Pertanyaan

Perhatikan gambar berikut! Diketahui bahwa ε 1 = ε 2 = 3 V dan ε 3 = ε 4 = ε 5 = 2 V . Nilai hambatan dalam masing-masing adalah r 1 = r 2 = 0 , 75 Ω dan r 3 = r 4 = r 5 = 0 , 5 Ω . Jika nilai R = 2 , 25 Ω , kuat arus yang mengalir dalam rangkaian adalah ….

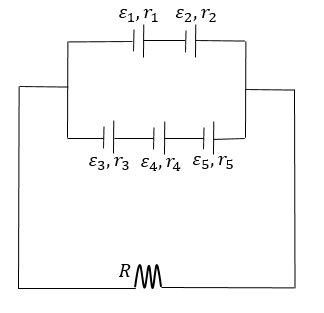

Perhatikan gambar berikut!

Diketahui bahwa $ε_{1} = ε_{2} = 3 V$ dan $ε_{3} = ε_{4} = ε_{5} = 2 V$ . Nilai hambatan dalam masing-masing adalah $r_{1} = r_{2} = 0, 75 Ω$ dan $r_{3} = r_{4} = r_{5} = 0, 5 Ω$ . Jika nilai $R = 2, 25 Ω$ , kuat arus yang mengalir dalam rangkaian adalah ….

M. Robo

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah B.

Pembahasan

ɛ₁ dan ɛ₂ tersusun seri, maka kita misalkan ggl penggantinya ɛₛ₁ dan hambatan dalamnya adalah rₛ₁. - Ggl pengganti ( ɛₛ₁) - Hambatan dalam pengganti (rₛ₁ ) ɛ₃, ɛ₄ , dan ɛ₅ tersusun seri, makakita misalkan ggl penggantinya ɛₛ₂ dan hambatan dalamnya adalah rₛ₂ - Ggl pengganti ( ɛₛ₂) - Hambatan dalam pengganti (rₛ₂ ) ɛₛ₁ dan ɛₛ₂ tersusun paralel dengan besar ggl dan hambatan dalam sama seperti berikut : Kuat arus yang mengalir dalam rangkaian baterai identik paralel adalah Dengan demikian jawaban yang tepat adalah B.

ɛ₁ dan ɛ₂ tersusun seri, maka kita misalkan ggl penggantinya ɛₛ₁ dan hambatan dalamnya adalah rₛ₁.

- Ggl pengganti (ɛₛ₁)

begin mathsize 14px style epsilon subscript s 1 end subscript equals epsilon subscript 1 plus epsilon subscript 2 epsilon subscript s 1 end subscript equals 3 plus 3 epsilon subscript s 1 end subscript equals 6 blank straight V end style

- Hambatan dalam pengganti (rₛ₁)

begin mathsize 14px style r subscript s 1 end subscript equals r subscript 1 plus r subscript 2 r subscript s 1 end subscript equals 0 comma 75 plus 0 comma 75 r subscript s 1 end subscript equals 1 comma 50 space straight capital omega end style

ɛ₃, ɛ₄, dan ɛ₅ tersusun seri, maka kita misalkan ggl penggantinya ɛₛ₂ dan hambatan dalamnya adalah rₛ₂

- Ggl pengganti (ɛₛ₂)

begin mathsize 14px style epsilon subscript s 2 end subscript equals epsilon subscript 3 plus epsilon subscript 4 plus epsilon subscript 5 epsilon subscript s 2 end subscript equals 2 plus 2 plus 2 epsilon subscript s 2 end subscript equals 6 blank straight V end style

- Hambatan dalam pengganti (rₛ₂)

Error converting from MathML to accessible text.

ɛₛ₁ dan ɛₛ₂ tersusun paralel dengan besar ggl dan hambatan dalam sama seperti berikut :

Kuat arus yang mengalir dalam rangkaian baterai identik paralel adalah

Error converting from MathML to accessible text.

Dengan demikian jawaban yang tepat adalah B.
