Pada rangkaian yang digambarkanberikut, nilai hambatan masing-masingresistor adalah 5 Ω . Besar arus listrik yang melalui titik Padalah ....

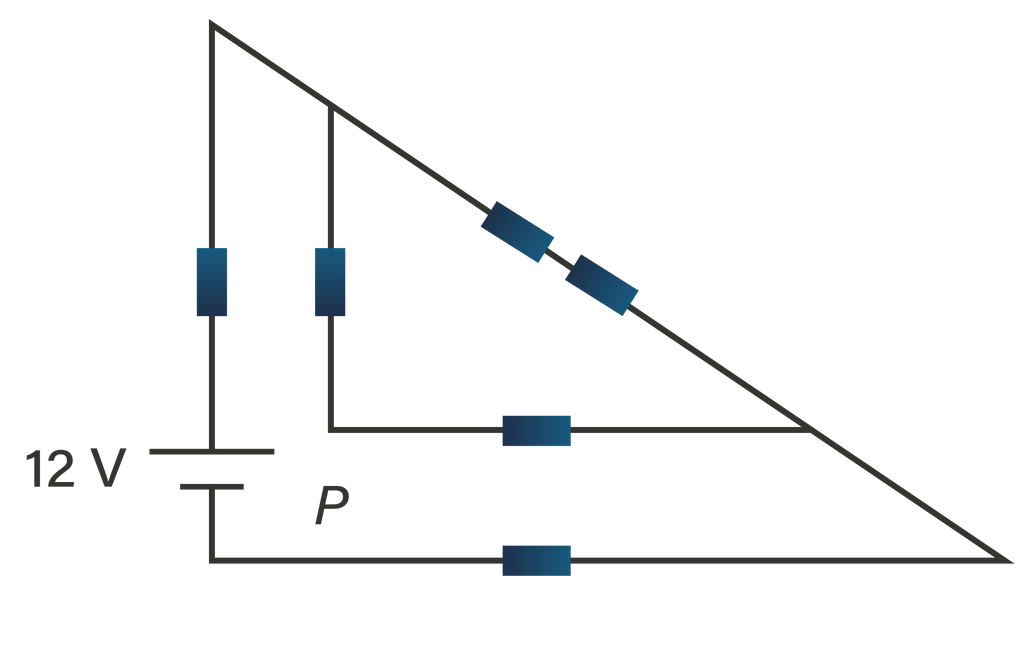

Pada rangkaian yang digambarkan berikut, nilai hambatan masing-masing resistor adalah 5 $Ω$ .

Besar arus listrik yang melalui titik P adalah ....

0,4 A $\;$
0,5 A $\;$
0,6A $\;$
0,7 A $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Sobirin

Master Teacher

Mahasiswa/Alumni Universitas Indonesia

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah A.

Pembahasan

Hambatan pengganti: R = 5 + ( 5 + 5 ) + ( 5 + 5 ) ( 5 + 5 ) . ( 5 + 5 ) + 5 R = 5 + 5 + 5 = 15 Ω Arus total: I = R V = 15 12 = 0 , 8 A Tegangan pada P: V P = 12 − ( 0 , 8.5 + 0 , 8.5 ) = 4 V Arus pada P: I = 5 + 5 4 = 0 , 4 A Dengan demikian,Besar arus listrik yang melalui titik Padalah 0,4 A. Oleh karena itu, jawaban yang tepat adalah A.

Hambatan pengganti:

$R = 5 + \frac{( 5 + 5 ) . ( 5 + 5 )}{( 5 + 5 ) + ( 5 + 5 )} + 5 R = 5 + 5 + 5 = 15 Ω$

Arus total:

$I = \frac{V}{R} = \frac{12}{15} = 0, 8 A$

Tegangan pada P:
$V_{P} = 12 - (0, 8.5 + 0, 8.5) = 4 V$

Arus pada P:
$I = \frac{4}{5 + 5} = 0, 4 A$

Dengan demikian, Besar arus listrik yang melalui titik P adalah 0,4 A.

Oleh karena itu, jawaban yang tepat adalah A.
