Lima buah lampu identik dirangkai dengan sumber tegangan seperti pada gambar berikut. Ternyata lampu S rusak, sehingga lampus S harus dilepas dari rangkaian. Berdasarkan peristiwa tersebut diperoleh kesimpulan sebagai berikut. Nyala lampu R dan lampu T sama Nyala lampu R dan lampu T berbeda Lampu P dan Q menyala paling terang Lampu P dan Q menyala paling redup Kesimpulan yang benar ditunjukkan oleh nomor ....

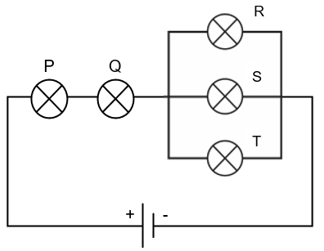

Lima buah lampu identik dirangkai dengan sumber tegangan seperti pada gambar berikut.

Ternyata lampu S rusak, sehingga lampus S harus dilepas dari rangkaian. Berdasarkan peristiwa tersebut diperoleh kesimpulan sebagai berikut.

Nyala lampu R dan lampu T sama
Nyala lampu R dan lampu T berbeda
Lampu P dan Q menyala paling terang
Lampu P dan Q menyala paling redup

Kesimpulan yang benar ditunjukkan oleh nomor .... $\;\;$

1 dan 3
1 dan 4
2 dan 3
2 dan 4
4 saja

K. Selvi

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah A.

Pembahasan

Saat lampu S belum dilepas dari rangkaian, berlaku hukum I Kirchoff, yaitu I P = I Q = I R + I S + I T Setelah lampu S dilepas, persamaannya berubah menjadi I P = I Q = I R + I T Lampu yang menyala paling terang adalah lampu yang dilalui arus paling besar. Karena lampu R dan lampu T dirangkai paralel, maka keduanya harus berbagi arus. Sehingga lampu P dan Q akan menyala terang, sedangkan lampu R dan T sama-sama menyala redup. Pernyataan yang benar adalah nomor 1 dan 3. Dengan demikian, jawaban yang tepat adalah A.

Saat lampu S belum dilepas dari rangkaian, berlaku hukum I Kirchoff, yaitu

I_P = I_Q = I_R + I_S + I_T

Setelah lampu S dilepas, persamaannya berubah menjadi

I_P = I_Q = I_R + I_T

Lampu yang menyala paling terang adalah lampu yang dilalui arus paling besar. Karena lampu R dan lampu T dirangkai paralel, maka keduanya harus berbagi arus. Sehingga lampu P dan Q akan menyala terang, sedangkan lampu R dan T sama-sama menyala redup.

Pernyataan yang benar adalah nomor 1 dan 3.

Dengan demikian, jawaban yang tepat adalah A.
