Pertanyaan

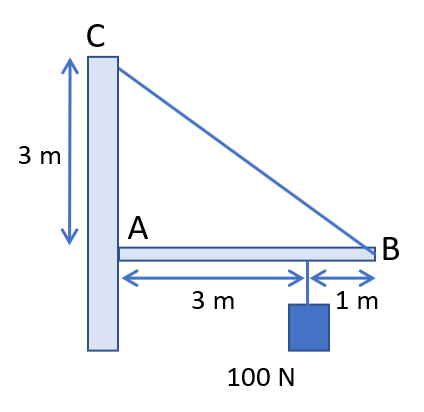

Hitung : Komponen vertikal dan horizontal dari gaya engsel di A yang bekerja pada batang AB

Hitung :

Komponen vertikal dan horizontal dari gaya engsel di A yang bekerja pada batang AB

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

dan .

bold italic N subscript bold x bold equals bold 100 bold space bold N

dan

bold italic N subscript bold y bold equals bold 25 bold space bold N

Pembahasan

Diketahui : Ditanya : dan Pembahasan : Komponen vertikal dan horizontal dari gaya engsel di A yang bekerja pada batang AB adalah gaya normal dan . Pertama, kita perlu mencari nilai tegangan tali BC( T ) dengan menggunakan syaratkesetimbangan dan pusat rotasinya di A. Selanjutnya, tentukan nilai dan . Jadi, dan .

Diketahui :

Ditanya :

N subscript x space dan N subscript y

Pembahasan :

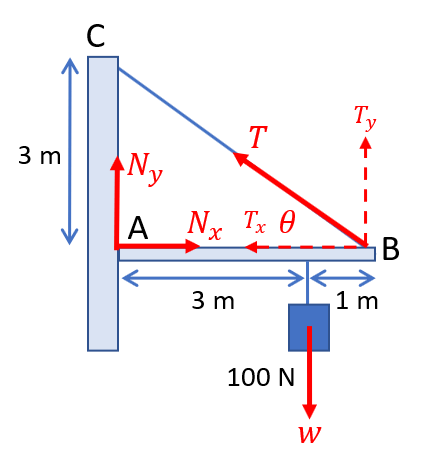

Komponen vertikal dan horizontal dari gaya engsel di A yang bekerja pada batang AB adalah gaya normal N subscript x dan N subscript y .

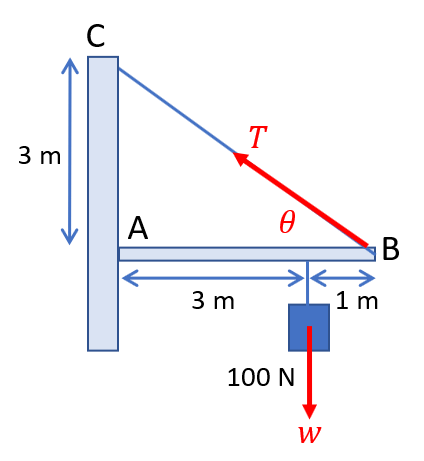

Pertama, kita perlu mencari nilai tegangan tali BC (T) dengan menggunakan syarat kesetimbangan sum tau equals 0 dan pusat rotasinya di A.

$table attributes columnalign right center left columnspacing 0px end attributes row cell sum tau end cell equals 0 row cell w r minus T r subscript A B end subscript sin open parentheses theta close parentheses space end cell equals cell space 0 end cell row cell w r minus T r subscript A B end subscript sin open parentheses fraction numerator A C over denominator B C end fraction close parentheses space end cell equals cell space 0 end cell row cell open parentheses 100 close parentheses open parentheses 3 close parentheses minus T open parentheses 4 close parentheses open parentheses 3 over 5 close parentheses end cell equals 0 row cell 300 minus 2 comma 4 T end cell equals 0 row T equals cell fraction numerator 300 over denominator 2 comma 4 end fraction end cell row T equals cell space 125 space straight N end cell end table$

Selanjutnya, tentukan nilai N subscript x dan N subscript y .

Jadi, dan .
