Pertanyaan

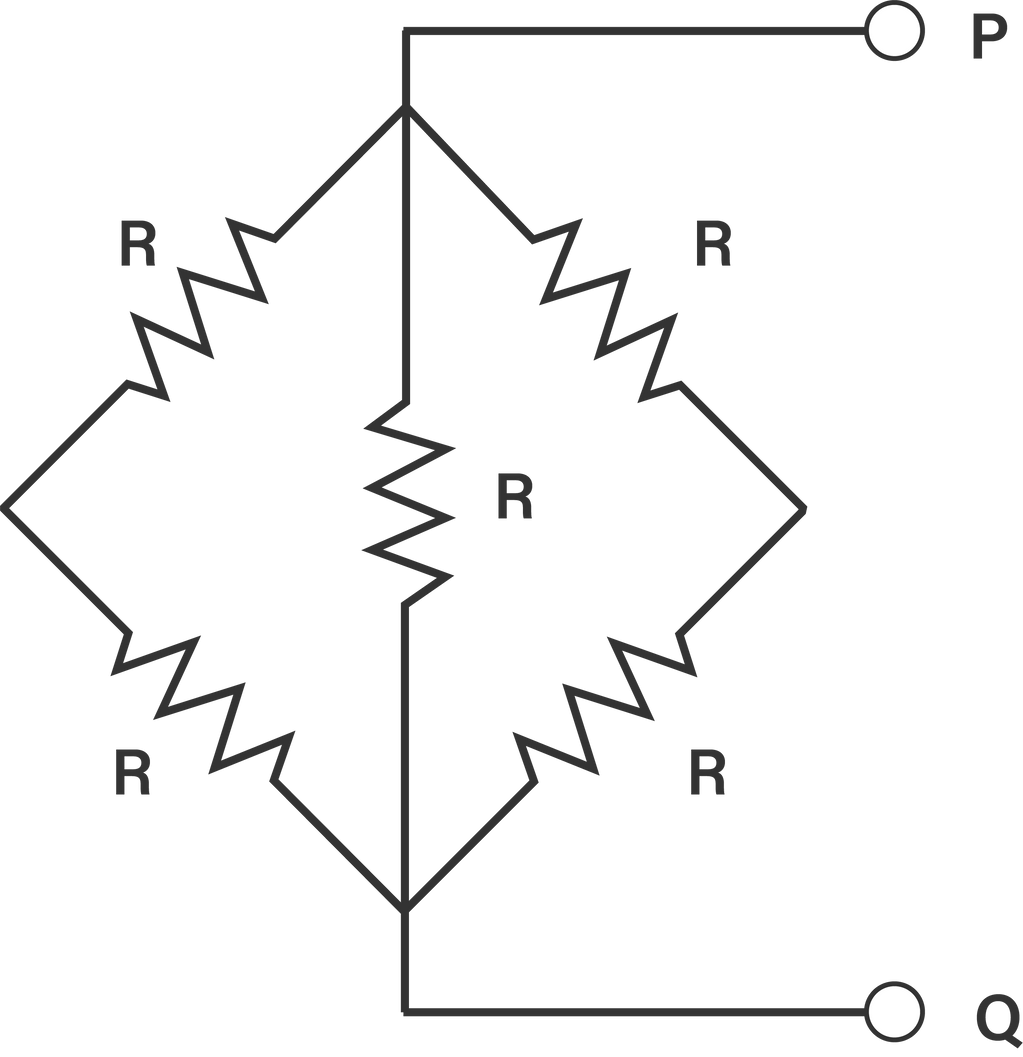

Gambar berikut adalah susunanbeberapa resistor dengan tiapresistor memiliki hambatan R .Hambatan ekuivalen antara titikP dan Q adalah ....

Gambar berikut adalah susunan beberapa resistor dengan tiap resistor memiliki hambatan R. Hambatan ekuivalen antara titik P dan Q adalah ....

$R$
$\frac{3}{4} R$
$\frac{2}{3} R$
$\frac{1}{2} R$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Sobirin

Master Teacher

Mahasiswa/Alumni Universitas Indonesia

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah A.

Pembahasan

Rangkaian tersebut merupakan rangkaian jembatan wheatstone setimbang, sehingga tidak ada arus listrik yang mengalir pada R di tengah. R kiri bagian atas dan bawah terhubung seri: R ki r i = R + R = 2 R Ω R kanan bagian atas dan bawah terhubung seri: R kanan = R + R = 2 R Ω R kiri dan R kanan terhubung paralel: R p = 2 R + 2 R 2 R .2 R = R Ω Dengan demikian, hambatan ekuivalen antara titikP dan Q adalah R. Oleh karena itu, jawaban yang tepat adalah A.

Rangkaian tersebut merupakan rangkaian jembatan wheatstone setimbang, sehingga tidak ada arus listrik yang mengalir pada R di tengah.

R kiri bagian atas dan bawah terhubung seri:

$R_{ki r i} = R + R = 2 R Ω$

R kanan bagian atas dan bawah terhubung seri:

$R_{kanan} = R + R = 2 R Ω$

R_kiri dan R_kanan terhubung paralel:

$R_{p} = \frac{2 R .2 R}{2 R + 2 R} = R Ω$

Dengan demikian, hambatan ekuivalen antara titik P dan Q adalah R.

Oleh karena itu, jawaban yang tepat adalah A.
