Pertanyaan

Empat buah gaya bekerja pada batang seperti gambar berikut! Jika massa batang diabaikan, momen gaya yang bekerja pada batang dengan titik C sebagaisumbu putar sebesar ....

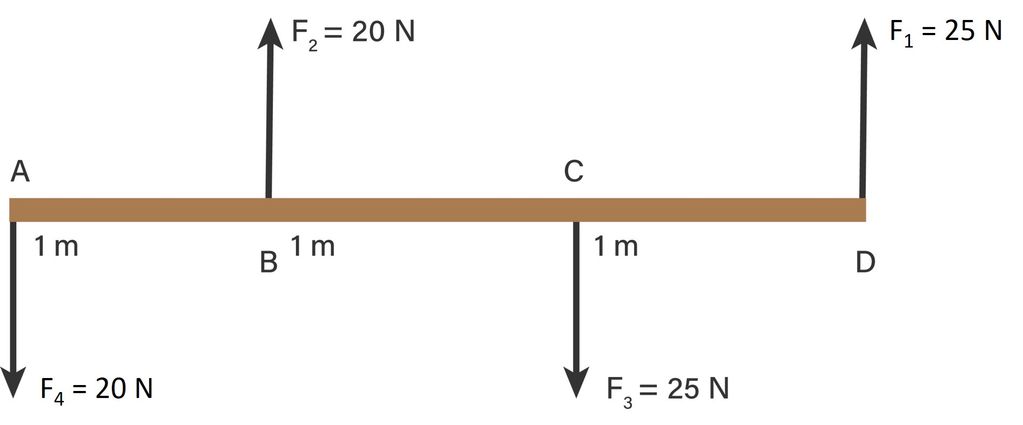

Empat buah gaya bekerja pada batang seperti gambar berikut!

Jika massa batang diabaikan, momen gaya yang bekerja pada batang dengan titik C sebagai sumbu putar sebesar .... $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

F. Arifin

Master Teacher

Mahasiswa/Alumni Universitas Trisakti

Jawaban terverifikasi

Jawaban

momen gaya yang bekerja pada batang dengan titik C sebagaisumbu putar sebesar 45 mN.

momen gaya yang bekerja pada batang dengan titik C sebagai sumbu putar sebesar 45 mN. $\;$

Pembahasan

Diketahui : sumbu putar = titik C F 1 = 25 N r 1 = 1 m F 2 = 20N r 2 = 1 m F 3 = 25 N r 3 = 0m F 4 = 20N r 4 = 2m Ditanya : τ Penyelesaian : Momen gaya adalah hasil perkalian lengan momen gaya dan gaya. Momen gaya termasuk besaran vektor sehingga momen gaya mempunyai arah. Anggap momen gaya searah putaran searah jarum jam negatif sedangkan momen gaya belawanan arah jarum jam positif. τ = = = = r 1 F 1 − r 2 F 2 + r 4 F 4 1 ⋅ 25 − 1 ⋅ 20 + 2 ⋅ 20 25 − 20 + 40 45 mN Dengan demikian, momen gaya yang bekerja pada batang dengan titik C sebagaisumbu putar sebesar 45 mN .

Diketahui :

sumbu putar = titik C

F₁ = 25 N

r₁ = 1 m

F₂ = 20 N

r₂ = 1 m

F₃ = 25 N

r₃ = 0 m

F₄ = 20 N

r₄ = 2 m

Ditanya : $τ$

Penyelesaian :

Momen gaya adalah hasil perkalian lengan momen gaya dan gaya. Momen gaya termasuk besaran vektor sehingga momen gaya mempunyai arah. Anggap momen gaya searah putaran searah jarum jam negatif sedangkan momen gaya belawanan arah jarum jam positif.

$τ = = = = r_{1} F_{1} - r_{2} F_{2} + r_{4} F_{4} 1 \cdot 25 - 1 \cdot 20 + 2 \cdot 20 25 - 20 + 40 45 mN$

Dengan demikian, momen gaya yang bekerja pada batang dengan titik C sebagai sumbu putar sebesar 45 mN. $\;$
