Pertanyaan

Arus yang mengalir pada hambatan 2 ohm pada rangkaian berikut adalah .... ampere.

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

D. Wildatul

Master Teacher

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah D.

Pembahasan

Diketahui : Rangkaian listrik dua loop, dengan permisalan arah loop dan arah arusseperti gambar berikut. Ditanya : arus pada hambatan 2 ohm? Penyelesaian : Arus pada hambatan 2 ohm dapat dihitung dengan persamaan Hukum I Kirchoff dan Hukum II Kirchoff. Perjanjian tanda untuk tegangan GGL : Jika arah loop mengenai kutub negatif baterai, maka tanda tegangan GGL negatif dan begitu pula sebaliknya. Hukum I Kirchoff Hukum II Kirchoff (Loop 1) Hukum II Kirchoff (Loop 2) Subtitusi persamaan (1) ke persamaan (3) Eliminasi persamaan (2) dan persamaan (4) tanda negatif pada arus menunjukkan arah loop berlawanan dengan arah arus yang sebenarnya. Dengan demikian, arus pada hambatan 2 ohm sebesar 3/8 A. Jadi, jawaban yang tepat adalah D.

Diketahui :

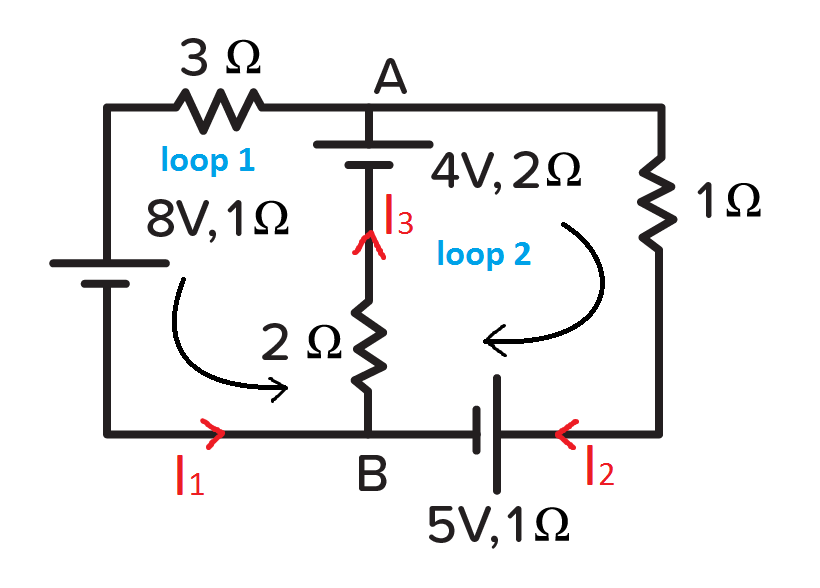

Rangkaian listrik dua loop, dengan permisalan arah loop dan arah arus seperti gambar berikut.

Ditanya : arus pada hambatan 2 ohm?

Penyelesaian :

Arus pada hambatan 2 ohm dapat dihitung dengan persamaan Hukum I Kirchoff dan Hukum II Kirchoff.

Perjanjian tanda untuk tegangan GGL :

Jika arah loop mengenai kutub negatif baterai, maka tanda tegangan GGL negatif dan begitu pula sebaliknya.

Hukum I Kirchoff

table attributes columnalign right center left columnspacing 0px end attributes row cell I subscript 1 and I subscript 2 end cell equals cell I subscript 3 end cell row cell I subscript 2 end cell equals cell I subscript 3 bond I subscript 1 space... space left parenthesis 1 right parenthesis end cell end table

Hukum II Kirchoff (Loop 1)

Hukum II Kirchoff (Loop 2)

Subtitusi persamaan (1) ke persamaan (3)

Eliminasi persamaan (2) dan persamaan (4)

$space space space 2 I subscript 1 and 2 I subscript 3 equals minus sign 2 minus sign 2 I subscript 1 and 6 I subscript 3 equals minus sign 1 stack space space space space space space 0 plus 8 I subscript 3 equals minus sign 3 with bar on top space blank with bar on top space space space space space space space space space space space space space space I subscript 3 equals fraction numerator negative sign 3 over denominator 8 end fraction$

tanda negatif pada arus menunjukkan arah loop berlawanan dengan arah arus yang sebenarnya.

Dengan demikian, arus pada hambatan 2 ohm sebesar 3/8 A.

Jadi, jawaban yang tepat adalah D.
