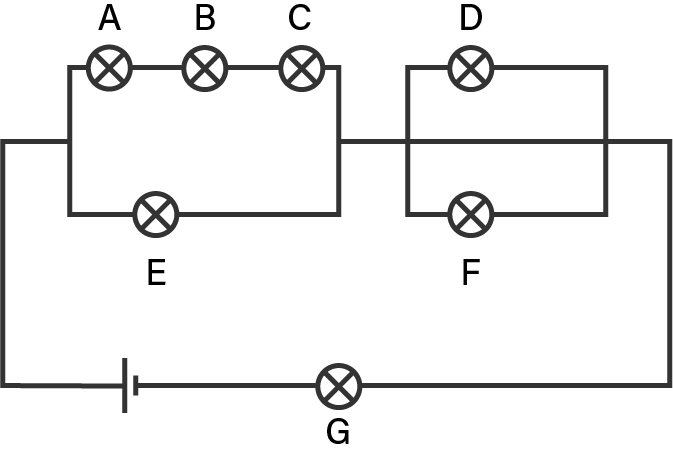

Tujuh lampu dipasang pada rangkaian seperti pada gambar di bawah ini. Semua lampu memiliki kesamaan (daya dan tegangan yang tertulis) Tentukan urutan lampu yang sama terang!

Pembahasan

Terang redupnya suatulampu ditentukan oleh Daya lampu (yang besarnya tergantung pada jenis rangkaian/sumber tegangan) P = I 2 R . Karena lampu memiliki kesamaan (daya dan tegangan yang tertulis), maka R akan sama nilainya untuk semua lampu sehingga besarnyadaya hanya bergantung pada kuat arus listrik yang mengalir pada lampu. Besarnya arus listrik bergantung pada jenis rangkaian pada lampu tersebut. Pada rangkaian seri, kuat arus (I) akan mengalir dari sumber energi (baterai) yang ada dari satu hambatan ke hambatan lain melewati satu kabel, sehingganilai kuat arusnya sama. Sedangkan pada rangkaian paralel terjadi pencabangan sehingga besarnya kuat arus listrik akanbernilai : I t o t a l ​ = I + I Lampu yang menyala sama terang yaitu:1. Lampu D dan F, karena masing-masing lampu tersebut akan mengalir arus listrik sebesar . Hal ini sesuai dengan hukum I Kirchoff yaitu: I = I D ​ + I F ​ karena R D ​ = R F ​ , maka I D ​ = I F ​ = 2 1 ​ I 2. Lampu A, B, dan C karena ketiga lampu ini tersusun secara seri, sehingga I A ​ = I B ​ = I C ​ Maka lampu yang akan menyala sama terang ada dua pasang lampu yaitu lampu D dengan lampu F, dan lampu A sama dengan lampu B dan lampu C.
