Pertanyaan

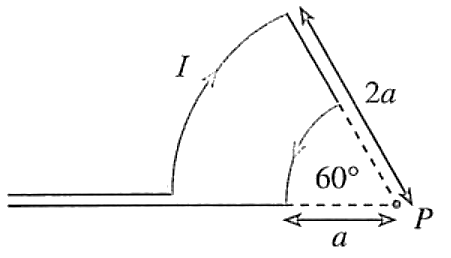

Seutas kawat lurus dilengkungkan membentuk garis – garis yang berarah radial dan busur-busur lingkaran yang berpusat di titik, seperti ditunjukkan pada gambar berikut. Tentukan besar dan arah induksi magnetik B di P!

Seutas kawat lurus dilengkungkan membentuk garis – garis yang berarah radial dan busur-busur lingkaran yang berpusat di titik, seperti ditunjukkan pada gambar berikut.

Tentukan besar dan arah induksi magnetik B di P! $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

besar medan magnet di titik P adalah keluar bidang kertas.

besar medan magnet di titik P adalah $B subscript p equals fraction numerator mu subscript o I over denominator 24 a end fraction space straight T$ keluar bidang kertas.

Pembahasan

Diketahui: I 1 = I 2 = I R 1 = a R 2 = 2 a = 60º Ditanya: B =...? dan arah Jawab: Ketika kawat dialiri arus, maka akan timbul medan magnet disekitar kawat tersebut. Besar medan magnet untuk kawat melingkar di pusat lingkaran ditulis sebagai Pada soal di atas, titik P terletak pada pusat dari kawat yang melingkar. Sehingga pada titik P mendapatkan pengaruh medan magnet dari dua kawat melingkar berarus. Mengikuti kaidah tangan kanan untuk menentukan arah medan, maka medan magnet dari kedua kawat saling berlawanan. Arah B 1 keluar bidang kertas (+) Arah B 2 masuk bidang kertas (-) Maka, resultannya adalah Hasilnya positif sehingga arah medan magnet adalah keluar bidang kertas. Jadi, besar medan magnet di titik P adalah keluar bidang kertas.

Diketahui:

I₁ = I₂ = I

R₁ = a

R₂ = 2a

= 60º

Ditanya:

B =...? dan arah

Jawab:

Ketika kawat dialiri arus, maka akan timbul medan magnet disekitar kawat tersebut. Besar medan magnet untuk kawat melingkar di pusat lingkaran ditulis sebagai

$B equals fraction numerator mu subscript o I over denominator 2 R end fraction fraction numerator theta over denominator 360 degree end fraction$

Pada soal di atas, titik P terletak pada pusat dari kawat yang melingkar. Sehingga pada titik P mendapatkan pengaruh medan magnet dari dua kawat melingkar berarus. Mengikuti kaidah tangan kanan untuk menentukan arah medan, maka medan magnet dari kedua kawat saling berlawanan.

Arah B₁ keluar bidang kertas (+)
Arah B₂ masuk bidang kertas (-)

Maka, resultannya adalah

$B subscript p equals B subscript 1 minus B subscript 2 space space space space equals open parentheses fraction numerator mu subscript o I subscript 1 over denominator 2 R subscript 1 end fraction minus fraction numerator mu subscript o I subscript 2 over denominator 2 R subscript 2 end fraction close parentheses fraction numerator theta over denominator 360 degree end fraction space space space space equals fraction numerator mu subscript o I over denominator 2 end fraction open parentheses 1 over a minus fraction numerator 1 over denominator 2 a end fraction close parentheses 1 over 6 B subscript p equals fraction numerator mu subscript o I over denominator 24 a end fraction space straight T$

Hasilnya positif sehingga arah medan magnet adalah keluar bidang kertas.

Jadi, besar medan magnet di titik P adalah $B subscript p equals fraction numerator mu subscript o I over denominator 24 a end fraction space straight T$ keluar bidang kertas.
