Pertanyaan

Sebuah rangkaian terdiri atas 2 resistor paralel yaitu 20Ωdan30Ω , kemudian dihubungkan seri dengan resistor 15Ω. Gambarkan rangkaian yang dimaksud.

Sebuah rangkaian terdiri atas 2 resistor paralel yaitu $20 Ω dan 30 Ω$ , kemudian dihubungkan seri dengan resistor $15 Ω.$ Gambarkan rangkaian yang dimaksud. $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

J. Khairina

Master Teacher

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Jawaban terverifikasi

Pembahasan

Rangkaian seri merupakan rangkaian listrik yanghambatannya disusunsecara bersebelahan atau sejajar, sedangkan rangkaian paralel adalah rangkaian listrik yanghambatannya disusun secara bertingkat atau bercabang. Untuk menghitung hambatan pada rangkaian seri dan paralel menggunakan persamaan yang berbeda. HambatanSeri R s = R 1 + R 2 + ... + R n HambatanParalel Rp 1 = R 1 1 + R 2 1 + ... + R n 1 Gambar yang ditunjukkan pada soal adalah sebagai berikut:

Rangkaian seri merupakan rangkaian listrik yang hambatannya disusun secara bersebelahan atau sejajar, sedangkan rangkaian paralel adalah rangkaian listrik yang hambatannya disusun secara bertingkat atau bercabang. Untuk menghitung hambatan pada rangkaian seri dan paralel menggunakan persamaan yang berbeda.

$Hambatan Seri R s = R_{1} + R_{2} + ... + R_{n} Hambatan Paralel \frac{1}{Rp} = \frac{1}{R _{1}} + \frac{1}{R _{2}} + ... + \frac{1}{R _{n}}$

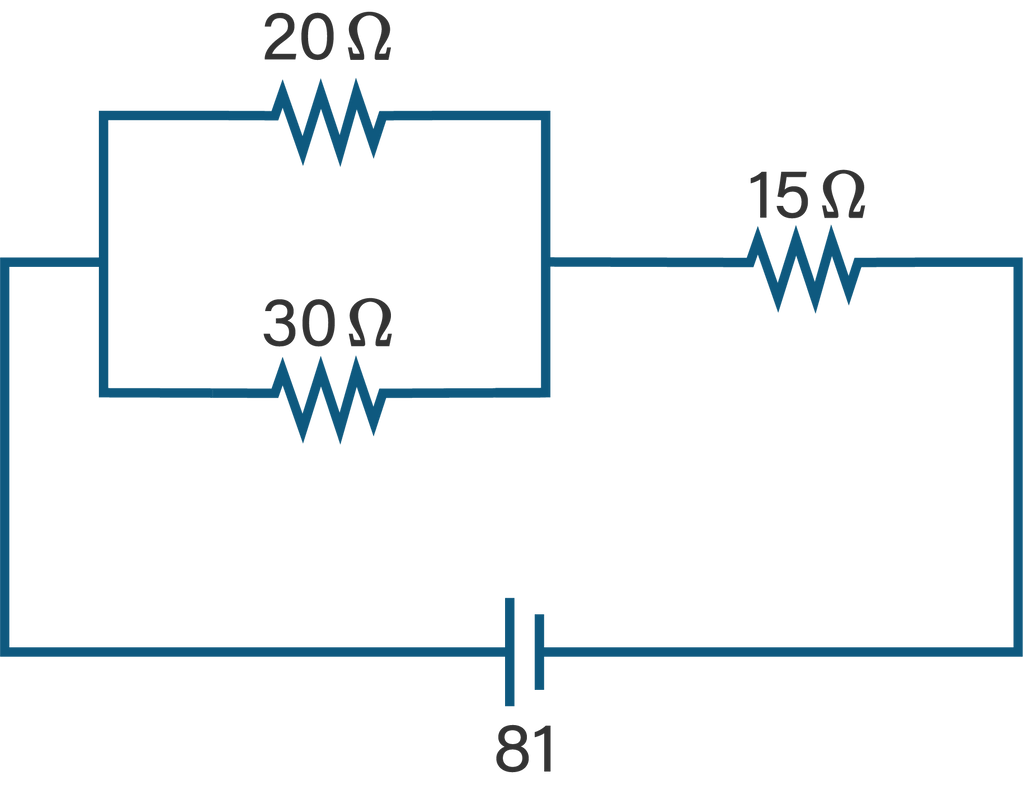

Gambar yang ditunjukkan pada soal adalah sebagai berikut:
