Pertanyaan

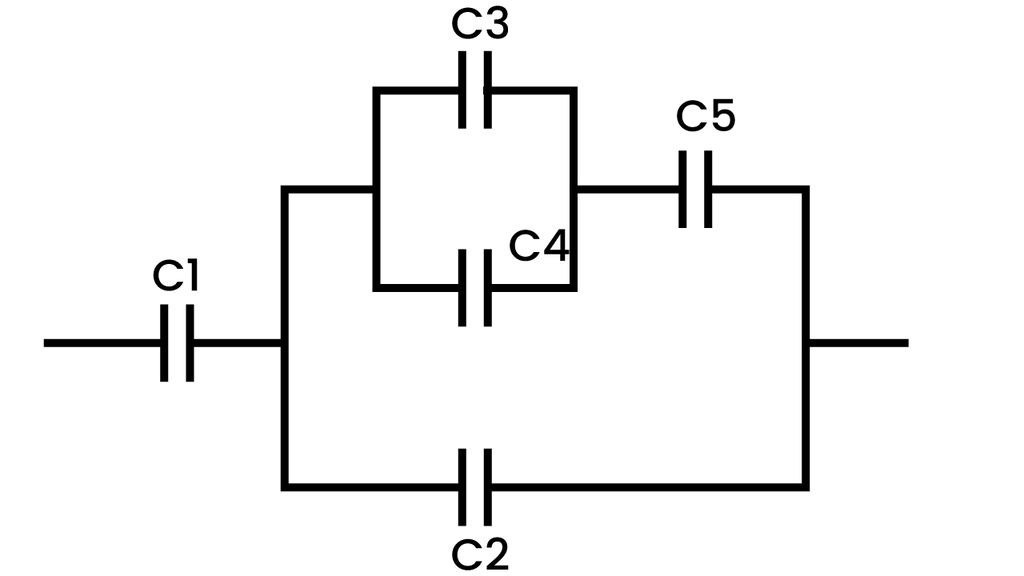

Q C 1 = C 2 = C 3 = C 4 = C 5 = 1 F Hitunglah energi dari masing-masing kapasitor jika dihubungkan dengan sumber tegangan 12 volt!

$C_{1} = C_{2} = C_{3} = C_{4} = C_{5} = 1 F$

Hitunglah energi dari masing-masing kapasitor jika dihubungkan dengan sumber tegangan 12 volt!

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

besar energi masing-masing adalah W 1 = 8 225 J , W 2 = 8 81 J , W 3 = 8 9 J , W 4 = 8 9 J , dan W 5 = 2 9 J .

besar energi masing-masing adalah

W_{1} = \frac{225}{8} J, W_{2} = \frac{81}{8} J, W_{3} = \frac{9}{8} J, W_{4} = \frac{9}{8} J, dan W_{5} = \frac{9}{2} J

Pembahasan

Diketahui: dan V = 12V Ditanya: Penyelesaian: Kita tau bahwa W = 2 1 Q V Maka untuk mengetahui W pada masing-masing kapasitor, kita harus menentukan Q dan V pada masing-masing kapasitor. C 34 = C 3 + C 4 C 34 = 1 + 1 C 34 = 2 F C 345 1 = C 34 1 + C 5 1 C 345 1 = 2 1 + 1 1 C 345 = 3 2 F C 2345 = C 2 + C 345 C 2345 = 1 + 3 2 C 2345 = 3 5 F C t o t 1 = C 1 1 + C 2345 1 C t o t 1 = 1 1 + 5 3 C tot = 5 8 F Q = C V Q t o t = C t o t V t o t Q t o t = 8 5 × 12 Q tot = 2 15 C Q 1 = C 1 V 1 2 15 = 1 × V 1 V 1 = 2 15 V Q 2345 = C 2345 V 2345 2 15 = 3 5 × V 2345 V 2345 = 2 9 V Q 345 = C 345 V 345 Q 345 = 3 2 × 2 9 Q 345 = 3 C Q 2 = C 2 V 2 Q 2 = 1 × 2 9 Q 2 = 2 9 C Q 5 = C 5 V 5 3 = 1 × V 5 V 5 = 3 V Q 34 = C 34 × V 34 3 = 2 × V 34 V 34 = 2 3 V Q 3 = C 3 V 3 Q 3 = 1 × 2 3 Q 3 = 2 3 C Q 4 = C 4 V 4 Q 4 = 1 × 2 3 Q 4 = 2 3 C Setelah kita mendapatkan Q dan V pada tiap kapasitor, sekarang kita dapat tentukan Energi masing-masing kapasitor Menghitung W 1 W 1 = 2 1 Q 1 V 1 W 1 = 2 1 × 2 15 × 2 15 W 1 = 8 225 J Menghitung W 2 W 2 = 2 1 Q 2 V 2 W 2 = 2 1 × 2 9 × 2 9 W 2 = 8 81 J Menghitung W 3 W 3 = 2 1 Q 3 V 3 W 3 = 2 1 × 2 3 × 2 3 W 3 = 8 9 J Menghitung W 4 W 4 = 2 1 Q 4 V 4 W 4 = 2 1 × 2 3 × 2 3 W 4 = 8 9 J Menghitung W 5 W 5 = 2 1 Q 5 V 5 W 5 = 2 1 × 3 × 3 W 5 = 2 9 J Jadi besar energi masing-masing adalah W 1 = 8 225 J , W 2 = 8 81 J , W 3 = 8 9 J , W 4 = 8 9 J , dan W 5 = 2 9 J .

Diketahui: undefined dan V = 12 V

Ditanya: W subscript 1 comma space W subscript 2 comma space W subscript 3 comma space W subscript 4 space dan space W subscript 5

Penyelesaian:

Kita tau bahwa

$W = \frac{1}{2} Q V$

Maka untuk mengetahui W pada masing-masing kapasitor, kita harus menentukan Q dan V pada masing-masing kapasitor.

$C_{34} = C_{3} + C_{4} C_{34} = 1 + 1 C_{34} = 2 F \frac{1}{C _{345}} = \frac{1}{C _{34}} + \frac{1}{C _{5}} \frac{1}{C _{345}} = \frac{1}{2} + \frac{1}{1} C_{345} = \frac{2}{3} F C_{2345} = C_{2} + C_{345} C_{2345} = 1 + \frac{2}{3} C_{2345} = \frac{5}{3} F \frac{1}{C _{t o t}} = \frac{1}{C _{1}} + \frac{1}{C _{2345}} \frac{1}{C _{t o t}} = \frac{1}{1} + \frac{3}{5} C_{tot} = \frac{8}{5} F Q = C V Q_{t o t} = C_{t o t} V_{t o t} Q_{t o t} = \frac{5}{8} \times 12 Q_{tot} = \frac{15}{2} C Q_{1} = C_{1} V_{1} \frac{15}{2} = 1 \times V_{1} V_{1} = \frac{15}{2} V Q_{2345} = C_{2345} V_{2345} \frac{15}{2} = \frac{5}{3} \times V_{2345} V_{2345} = \frac{9}{2} V Q_{345} = C_{345} V_{345} Q_{345} = \frac{2}{3} \times \frac{9}{2} Q_{345} = 3 C Q_{2} = C_{2} V_{2} Q_{2} = 1 \times \frac{9}{2} Q_{2} = \frac{9}{2} C Q_{5} = C_{5} V_{5} 3 = 1 \times V_{5} V_{5} = 3 V Q_{34} = C_{34} \times V_{34} 3 = 2 \times V_{34} V_{34} = \frac{3}{2} V Q_{3} = C_{3} V_{3} Q_{3} = 1 \times \frac{3}{2} Q_{3} = \frac{3}{2} C Q_{4} = C_{4} V_{4} Q_{4} = 1 \times \frac{3}{2} Q_{4} = \frac{3}{2} C$

Setelah kita mendapatkan Q dan V pada tiap kapasitor, sekarang kita dapat tentukan Energi masing-masing kapasitor

$Menghitung W_{1} W_{1} = \frac{1}{2} Q_{1} V_{1} W_{1} = \frac{1}{2} \times \frac{15}{2} \times \frac{15}{2} W_{1} = \frac{225}{8} J Menghitung W_{2} W_{2} = \frac{1}{2} Q_{2} V_{2} W_{2} = \frac{1}{2} \times \frac{9}{2} \times \frac{9}{2} W_{2} = \frac{81}{8} J Menghitung W_{3} W_{3} = \frac{1}{2} Q_{3} V_{3} W_{3} = \frac{1}{2} \times \frac{3}{2} \times \frac{3}{2} W_{3} = \frac{9}{8} J Menghitung W_{4} W_{4} = \frac{1}{2} Q_{4} V_{4} W_{4} = \frac{1}{2} \times \frac{3}{2} \times \frac{3}{2} W_{4} = \frac{9}{8} J Menghitung W_{5} W_{5} = \frac{1}{2} Q_{5} V_{5} W_{5} = \frac{1}{2} \times 3 \times 3 W_{5} = \frac{9}{2} J$

Jadi besar energi masing-masing adalah $W_{1} = \frac{225}{8} J, W_{2} = \frac{81}{8} J, W_{3} = \frac{9}{8} J, W_{4} = \frac{9}{8} J, dan W_{5} = \frac{9}{2} J$ .
