Perhatikan secara saksama gambar rangkaian berikut yang terdiri atas empat sakelar S 1 , S 2 , S 3 , dan S 4 serta dua lampu L 1 dan L 2 . Jika hanya sakelar S 1 dan S 3 yang ditutup, manakah lampu yang menyala?

Perhatikan secara saksama gambar rangkaian berikut yang terdiri atas empat sakelar S₁, S₂, S₃, dan S₄ serta dua lampu L₁ dan L₂.

Jika hanya sakelar S₁ dan S₃ yang ditutup, manakah lampu yang menyala? $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

J. Khairina

Master Teacher

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Jawaban terverifikasi

Jawaban

lampu yang akan menyala adalah L1 dan L2,karena arus dan tegangan masih dapat mengalir melalui kedua lampu.

lampu yang akan menyala adalah L1 dan L2, karena arus dan tegangan masih dapat mengalir melalui kedua lampu. $\;$

Pembahasan

Arus listrik pada rangkaian listrik dinamis mengalir dari potensial tinggi ke potensial rendah atau dari positif baterai ke negatif baterai. Sakelar berfungsi sebagai penghubung dan pemutus tegangan. Gambar berikut merupakan gambaran apabila sakelar S 1 dan S 3 ditutup: Dengan demikian, lampu yang akan menyala adalah L1 dan L2, karena arus dan tegangan masih dapat mengalir melalui kedua lampu.

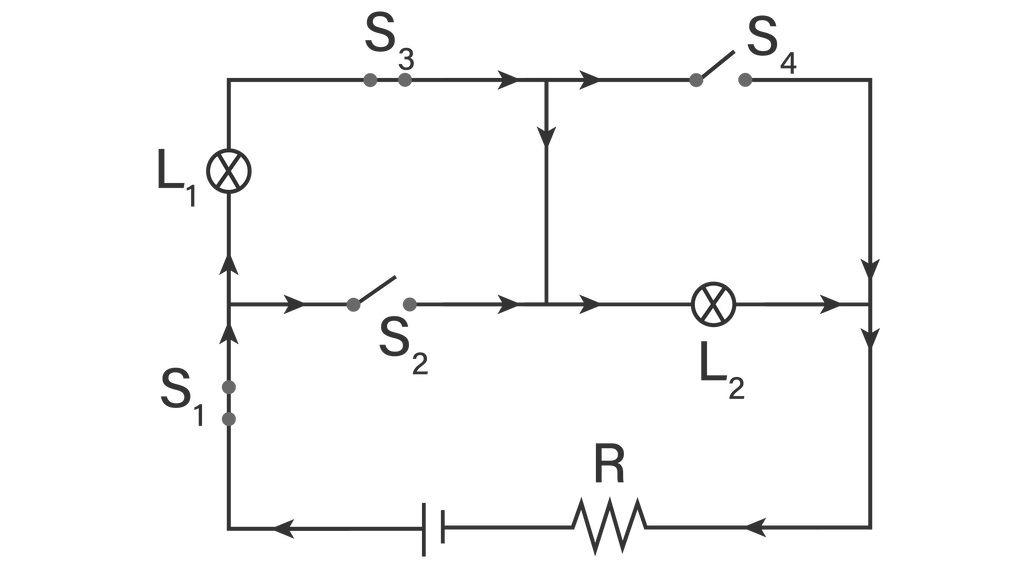

Arus listrik pada rangkaian listrik dinamis mengalir dari potensial tinggi ke potensial rendah atau dari positif baterai ke negatif baterai. Sakelar berfungsi sebagai penghubung dan pemutus tegangan. Gambar berikut merupakan gambaran apabila sakelar S₁dan S₃ ditutup:

Dengan demikian, lampu yang akan menyala adalah L1 dan L2, karena arus dan tegangan masih dapat mengalir melalui kedua lampu. $\;$
