Pertanyaan

Perhatikan rangkaian RLC berikut. Beda potensial antara titik A dengan Badalah ....

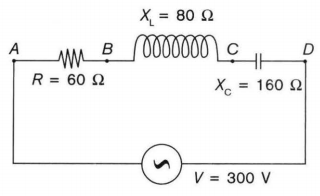

Perhatikan rangkaian RLC berikut.

Beda potensial antara titik A dengan B adalah .... $\;$

300 V
250 V
200 V
180 V
120 V

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

jawabannya adalah D.

jawabannya adalah D. space

Pembahasan

Diketahui: R = 60 Ω X L = 80 Ω X C = 160 Ω V AC = 300V Ditanyaka n :Beda potensial antara titik A dengan B ( V R ) ... ? Jawab Untuk mencari V R, kita dapat menggunakan persamaan : , dimana I didapat dari Mencari Arus ( I ) Sehingga Arusnya adalah Maka V R adalah Oleh karena itu, jawabannya adalah D.

Diketahui:
R = 60 Ω
X_L = 80 Ω
X_C = 160 Ω
V_AC= 300 V

Ditanyakan : Beda potensial antara titik A dengan B (V_R) ... ?

Jawab

Untuk mencari V_R,kita dapat menggunakan persamaan :

V subscript R equals space I space R , dimana I didapat dari I equals V subscript A C end subscript over Z

Mencari Arus (I)

Sehingga Arusnya adalah

I equals V subscript A C end subscript over Z equals 300 over 100 equals 3 space straight A

Maka V_R adalah

table attributes columnalign right center left columnspacing 0px end attributes row cell V subscript R end cell equals cell space I space R end cell row blank equals cell left parenthesis 3 right parenthesis left parenthesis 60 right parenthesis end cell row blank equals cell 180 space straight V end cell end table

Oleh karena itu, jawabannya adalah D.
