Pertanyaan

Perhatikan rangkaian kapasitor di atas. Pernyataan manakah yang benar? C 1 dirangkai seri dengan kapasitor C 3 C 2 dirangkai paralel dengan sumber tegangan Vo C 2 dirangkai seri dengan kapasitor C 3 C 3 dirangkai paralel dengan kapasitor C 1

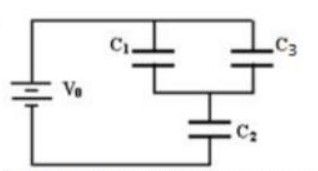

Perhatikan rangkaian kapasitor di atas. Pernyataan manakah yang benar?

C₁ dirangkai seri dengan kapasitor C₃
C₂ dirangkai paralel dengan sumber tegangan Vo
C₂ dirangkai seri dengan kapasitor C₃
C₃dirangkai paralel dengan kapasitor C₁

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Aulia

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang benar adalah pernyataan 4 saja.

Pembahasan

Pernyataan 1(salah) C1 diparalel dengan C3 Pernyataan 2 ( salah) C 2 dirangkai seri dengan sumber tegangan Vo Pernyataan 3 (salah) C2 diparalel dengan C3 Pernyataan 4 (Benar) C 3 dirangkai paralel dengan kapasitor C 1 Sehingga jawaban yang benar adalah pernyataan 4 saja.

Pernyataan 1 (salah)
C1 diparalel dengan C3
Pernyataan 2 (salah)
C₂ dirangkai seri dengan sumber tegangan Vo
Pernyataan 3 (salah)
C2 diparalel dengan C3
Pernyataan 4 (Benar)
C₃dirangkai paralel dengan kapasitor C₁

Sehingga jawaban yang benar adalah pernyataan 4 saja.
