Pertanyaan

Perhatikan rangkaian di bawah ini. R = 600 Ω , L = 2 H , dan C = 10 µ F . Tegangan sesaat sumber adalah v = 100 2 sin 100 t volt . Tentukan besar impedansi rangkaian...

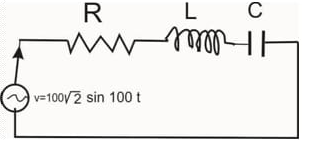

Perhatikan rangkaian di bawah ini.

$R = 600 Ω$ , $L = 2 H$ , dan $C = 10 µ F$ . Tegangan sesaat sumber adalah $v = 1002 sin 100 t volt$ . Tentukan besar impedansi rangkaian...

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Haq

Master Teacher

Jawaban terverifikasi

Jawaban

besar impedansi adalah 1000 Ohm

Pembahasan

Diketahui : Ditanya : Z Pembahasan Dari persamaan tegangan dapat diketahui bahwa tentukan terlebih dahulu nilai dari Xc dan XL nilai impedansi adalah Dengan demikian besar impedansi adalah 1000 Ohm

Diketahui :

V equals 100 square root of 2 space sin space 100 t space volt R equals 600 space straight capital omega L equals 2 space straight H C equals 10 space μF equals 10 cross times 10 to the power of negative 6 end exponent space straight F

Ditanya : Z

Pembahasan

Dari persamaan tegangan dapat diketahui bahwa

tentukan terlebih dahulu nilai dari Xc dan XL

$begin mathsize 14px style X subscript C equals fraction numerator 1 over denominator omega C end fraction X subscript C equals fraction numerator 1 over denominator 100 times 10 cross times 10 to the power of negative 6 end exponent end fraction X subscript C equals 1000 space straight capital omega end style$

begin mathsize 14px style X subscript L equals omega L X subscript L equals 100 times 2 X subscript L equals 200 space straight capital omega end style

nilai impedansi adalah

begin mathsize 14px style z equals square root of R squared plus left parenthesis X subscript L minus X subscript C right parenthesis squared end root z equals square root of 600 squared plus left parenthesis 200 minus 1000 right parenthesis squared end root z equals square root of 600 squared plus left parenthesis negative 800 right parenthesis squared end root z equals 1000 space Ohm end style

Dengan demikian besar impedansi adalah 1000 Ohm
