Pertanyaan

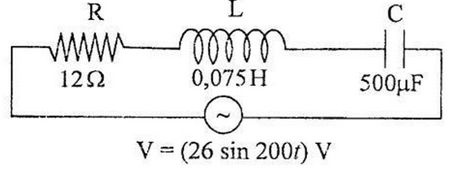

Kuat arus maksimum dari rangkaian adalah .... ( 1 μ F = 1 0 − 6 F )

Kuat arus maksimum dari rangkaian adalah .... $(1 μ F = 1 0^{- 6} F)$

1,3 A
1,5 A
2,0 A
2,4 A

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

Y. Frando

Master Teacher

Mahasiswa/Alumni Universitas Negeri Yogyakarta

Jawaban terverifikasi

Pembahasan

Maka diketahui : Hitung terlebih dahulu reaktansi kapasitif dan reaktansi induktif pada rangkaian RLC Hitung besar impedansi rangkaian : Banyaknya kuat arus listrik maksimum yang mengalir pada rangkaian RLC adalah:

R equals 12 space o h m L equals 0 comma 075 space H C equals 500 space mu F equals 500 space x space 10 to the power of negative 6 space end exponent F omega equals 200 space r a d divided by s V equals V subscript m a k s end subscript space sin space omega t V equals 26 space sin space 200 t

Maka diketahui :

Hitung terlebih dahulu reaktansi kapasitif dan reaktansi induktif pada rangkaian RLC

$straight X subscript straight C equals 1 over ωC equals fraction numerator 1 over denominator open parentheses 200 close parentheses open parentheses 500 space straight x space 10 to the power of negative 6 end exponent close parentheses end fraction equals 10 space ohm straight X subscript straight L equals ωL equals left parenthesis 200 right parenthesis left parenthesis 0 comma 075 right parenthesis equals 15 space ohm$

Hitung besar impedansi rangkaian :

straight Z equals square root of straight R squared plus left parenthesis straight X subscript straight L minus straight X subscript straight C right parenthesis squared end root straight Z equals square root of left parenthesis 12 right parenthesis squared plus left parenthesis 15 minus 10 right parenthesis squared end root straight Z equals 13 space ohm

Banyaknya kuat arus listrik maksimum yang mengalir pada rangkaian RLC adalah:

straight I subscript maks equals straight V subscript maks over straight Z straight I equals 26 over 13 straight I equals 2 space straight A
