Perhatikan rangkaian berikut. Bila hambatandalamsumber teganganmasing-masing 0 , 5 Ω , besar kuat arus yang melalui rangkaian tersebutadalah ....

Perhatikan rangkaian berikut.

Bila hambatan dalam sumber tegangan masing-masing $0, 5 Ω$ , besar kuat arus yang melalui rangkaian tersebut adalah .... $\;\;$

0,5 A $\;$
1,5 A $\;$
1,8 A $\;$
4,5 A $\;$
5,4 A $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

Y. Frando

Master Teacher

Mahasiswa/Alumni Universitas Negeri Yogyakarta

Jawaban terverifikasi

Jawaban

jawaban yang benar adalah B.

Pembahasan

Jawaban yang benar untuk pertanyaan tersebut adalah B. Diketahui: Rangkaian listrik satu loop . r = 0 , 5 Ω Ditanya: I = ... ? Penyelesaian: Tentukan arah loop dan arah arus terlebih dahulu, didapati arah loop dan arah arusberlawanan arah putaran jarum jamseperti yang ditunjukkan pada gambar berikut. Selanjutnya arus listrik dapat diperoleh dari hukum II Kirchoff berikut ini. Σ E + Σ ( I R ) = 0 ( 9 − 18 ) + I ( 2 + 0 , 5 + 3 + 0 , 5 ) = 0 6 I = 9 I = 1 , 5 A . Dengan demikian, besarkuat arus yang melalui rangkaian tersebutadalah 1,5 A. Oleh karena itu, jawaban yang benar adalah B.

Jawaban yang benar untuk pertanyaan tersebut adalah B.

Diketahui:

$Rangkaian listrik satu loop . r = 0, 5 Ω$

Ditanya: $I = ... ?$

Penyelesaian:

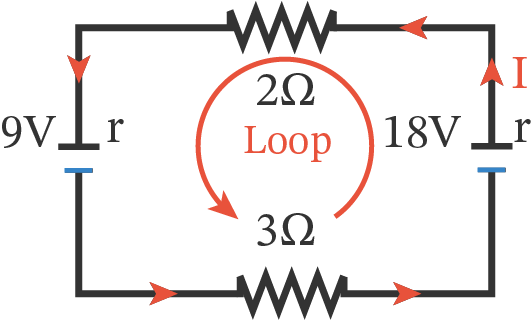

Tentukan arah loop dan arah arus terlebih dahulu, didapati arah loop dan arah arus berlawanan arah putaran jarum jam seperti yang ditunjukkan pada gambar berikut.

Selanjutnya arus listrik dapat diperoleh dari hukum II Kirchoff berikut ini.

$Σ E + Σ (I R) = 0 (9 - 18) + I (2 + 0, 5 + 3 + 0, 5) = 0 6 I = 9 I = 1, 5 A .$

Dengan demikian, besar kuat arus yang melalui rangkaian tersebut adalah 1,5 A.

Oleh karena itu, jawaban yang benar adalah B.
