Perhatikan gambar susunan hambatan di bawah ini! Besar kuat arus yang melalui R 1 adalah ....

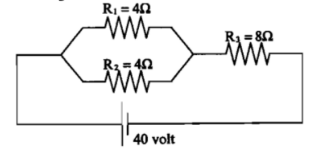

Perhatikan gambar susunan hambatan di bawah ini!

Besar kuat arus yang melalui R₁ adalah ....

2,0 A
2,5 A
4,0 A
4,5 A
5,0 A

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Acfreelance

Master Teacher

Jawaban terverifikasi

Pembahasan

Maka besar kuat arus yang melalui R 1 adalah 2 A.

$1 over straight R subscript paralel equals 1 over straight R subscript 1 plus fraction numerator begin display style 1 end style over denominator begin display style straight R subscript 2 end style end fraction fraction numerator begin display style 1 end style over denominator begin display style straight R subscript paralel end style end fraction equals fraction numerator begin display style 1 end style over denominator begin display style 4 end style end fraction plus fraction numerator begin display style 1 end style over denominator begin display style 4 end style end fraction equals 2 over 4 straight R subscript paralel equals fraction numerator begin display style 4 end style over denominator begin display style 2 end style end fraction equals 2 space straight capital omega straight R subscript total equals straight R subscript 3 plus straight R subscript paralel straight R subscript total equals 8 plus 2 straight R subscript total equals 10 space straight capital omega straight I subscript sumber equals straight V over straight R subscript total straight I subscript sumber equals fraction numerator begin display style 40 end style over denominator begin display style 10 end style end fraction equals 4 space straight A straight I subscript 1 equals fraction numerator begin display style straight R subscript paralel end style over denominator begin display style straight R subscript 1 end style end fraction straight x space straight I subscript sumber straight I subscript 1 equals fraction numerator begin display style 2 space straight capital omega end style over denominator begin display style 4 space straight capital omega end style end fraction straight x space 4 space straight A straight I subscript 1 equals 2 space straight A$

Maka besar kuat arus yang melalui R₁ adalah 2 A.
