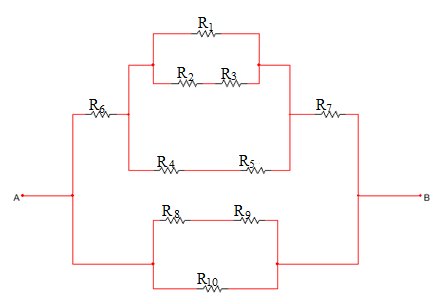

Perhatikan gambar di atas! Jika R 1 = R 3 = R 6 = R 7 = 1 ohm, R 2 = R 4 = R 5 = 2 ohm, R 8 = R 9 = 3,125 ohm, dan R 10 = 6,25 ohm. Maka hambatan pengganti rangkaian tersebut adalah ....

Perhatikan gambar di atas! Jika R₁ = R₃ = R₆ = R₇ = 1 ohm, R₂ = R₄ = R₅ = 2 ohm, R₈ = R₉ = 3,125 ohm, dan R₁₀ = 6,25 ohm. Maka hambatan pengganti rangkaian tersebut adalah ....

Belajar bareng Champions

Brain Academy Champions

Hanya di Brain Academy

Habis dalam

Klaim

A. Sekar

Master Teacher

Mahasiswa/Alumni Universitas Negeri Jakarta

Jawaban terverifikasi

Jawaban

jawabannya adalah C.

Pembahasan

Pertama hitung semua hambatan yang disusun seri : Hitung hambatan yang disusun paralel : Hitung hambatan seri yang terbentuk paling atas : Sehingga jawabannya adalah C.

Pertama hitung semua hambatan yang disusun seri :

Error converting from MathML to accessible text.

Hitung hambatan yang disusun paralel :

Error converting from MathML to accessible text.

Hitung hambatan seri yang terbentuk paling atas :

$straight R subscript 1234567 equals straight R subscript atas equals straight R subscript 12345 plus straight R subscript 6 straight space plus straight R subscript 7 equals 12 over 19 plus 1 plus 1 equals 50 over 19 space straight capital omega Hitung space straight R space total colon 1 over straight R subscript total equals 1 over straight R subscript atas plus 1 over straight R subscript bawah equals 19 over 50 plus 8 over 25 equals fraction numerator 19 plus 16 over denominator 50 end fraction equals 35 over 50 straight R subscript total equals 10 over 7 space straight capital omega$

Sehingga jawabannya adalah C.
