Perhatikan gambar rangkaian listrik berikut ini! Besar kuat arus yang mengalir pada rangkaian adalah ....

Pertanyaan

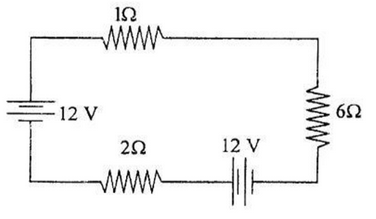

Perhatikan gambar rangkaian listrik berikut ini!

Besar kuat arus yang mengalir pada rangkaian adalah ....



  1. 5 over 3 A

  2. 8 over 3 A

  3. 11 over 3 A

  4. 13 over 3 A

  5. 14 over 3 A

Pembahasan Soal:

Diketahui :

R subscript 1 equals 1 space straight capital omega space semicolon space R subscript 2 equals 6 space straight capital omega space semicolon space R subscript 3 equals 2 space straight capital omega  E subscript 1 equals 12 space V space semicolon space E subscript 2 equals 12 space straight V

Ditanya : I space ?

Gunakan hukum II Kirchoff:

capital sigma epsilon minus capital sigma I R equals 0  capital sigma epsilon equals capital sigma I R  E subscript 1 plus E subscript 2 equals I left parenthesis R subscript 1 plus R subscript 2 plus R subscript 3 right parenthesis  12 plus 12 equals I left parenthesis 1 plus 6 plus 2 right parenthesis  24 equals I left parenthesis 9 right parenthesis  I equals 24 over 9  I equals 8 over 3 straight A

Maka kuat arus yang mengalir pada rangkaian adalah 8/3 A.

Pembahasan terverifikasi oleh Roboguru

Terakhir diupdate 20 Desember 2020
