Pertanyaan

Perhatikan gambar rangkaian berikut. Tentukan energi yang dibebaskan pada tiap hambatan itu dalam waktu 7 sekon.

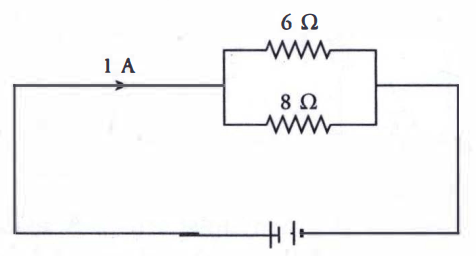

Perhatikan gambar rangkaian berikut.

Tentukan energi yang dibebaskan pada tiap hambatan itu dalam waktu 7 sekon.

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Pembahasan

Diketahui: Sehingga, Karena rangkaian disusun secara paralel maka arus yang mengalir pada hambatan 1 dan 2 tidak sama, tetapi tegangannya sama, yaitu: Maka, jadi, besar energi pada tiap hambatan yaitu 13,71 J dan 10,30 J

Diketahui:

Sehingga,

Karena rangkaian disusun secara paralel maka arus yang mengalir pada hambatan 1 dan 2 tidak sama, tetapi tegangannya sama, yaitu:

begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell v subscript t o t end subscript end cell equals cell I cross times R subscript t o t end subscript end cell row blank equals cell 1 cross times 24 over 7 equals 24 over 7 end cell end table end style

$begin mathsize 14px style I subscript 1 equals V subscript t 0 t end subscript over R subscript 1 equals fraction numerator begin display style bevelled 24 over 7 end style over denominator 6 end fraction equals 4 over 7 space straight A end style$

$begin mathsize 14px style I subscript 2 equals fraction numerator V t o t over denominator R subscript 2 end fraction equals fraction numerator begin display style bevelled 24 over 7 end style over denominator 8 end fraction equals 3 over 7 space straight A end style$

Maka,

jadi, besar energi pada tiap hambatan yaitu 13,71 J dan 10,30 J
