Perhatikan gambar rangkaian berikut! Sakelar yang harus ditutup untuk mengalirkan arus melalui konduktor AB adalah ....

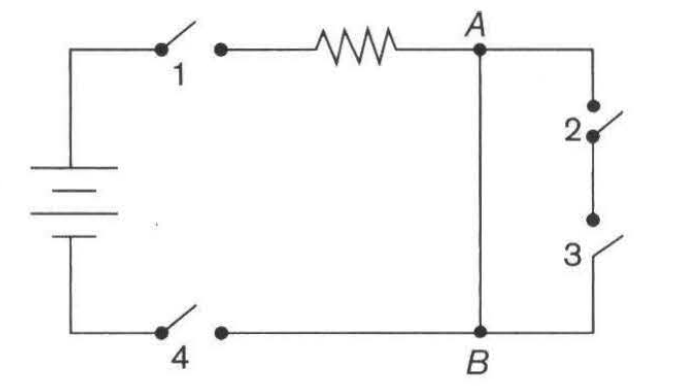

Perhatikan gambar rangkaian berikut!

Sakelar yang harus ditutup untuk mengalirkan arus melalui konduktor AB adalah .... $\;\;\;$

1 dan 4
2 dan 3
1, 2 dan 3
2, 3, dan 4

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Aulia

Master Teacher

Jawaban terverifikasi

Pembahasan

Saklar 1 terhubung secara seri dengan hambatan, AB, saklar 2 dan 3,dan sakelar 4. Saklar 2 terhubung secara seri dengan saklar 3 dan terhubung secara pararel dengan AB. Untuk mengalirkan arus, saklar harus dibuat tertutup. Berdasarkan gambar, untuk mengalirkan arus, saklar yang harus ditutup adalah saklar 1 dan 4. Saklar 2 dan 3 terhubung pararel dengan AB. Menutup saklar 2 dan 3 tidak akan memberi pengaruh apa apa terhadap rangkaian. jadi, pilihan jawaban yang tepat adalah A.

Saklar 1 terhubung secara seri dengan hambatan, AB, saklar 2 dan 3, dan sakelar 4. Saklar 2 terhubung secara seri dengan saklar 3 dan terhubung secara pararel dengan AB. Untuk mengalirkan arus, saklar harus dibuat tertutup. Berdasarkan gambar, untuk mengalirkan arus, saklar yang harus ditutup adalah saklar 1 dan 4. Saklar 2 dan 3 terhubung pararel dengan AB. Menutup saklar 2 dan 3 tidak akan memberi pengaruh apa apa terhadap rangkaian.

jadi, pilihan jawaban yang tepat adalah A.
