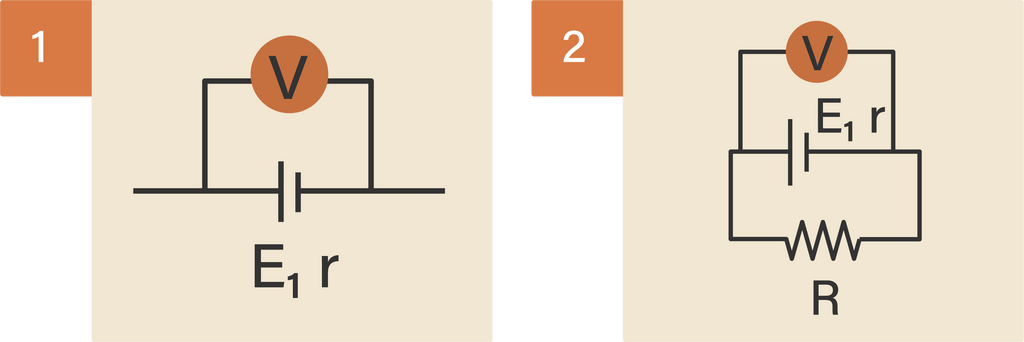

Perhatikan gambar di bawah ini! Pada gambar (1), voltmeter ( V ) menunjukan angka 6 volt. Pada gambar (2) setelah sumber tegangan dihubungkan dengan hambatan luar R = 11 ohm, voltmeter ( V ) menunjukan angka 5,5 volt. Jika hambatan dalam r = 1 ohm,maka arus pada rangkaian adalah ...

Perhatikan gambar di bawah ini!

Pada gambar (1), voltmeter (V) menunjukan angka 6 volt. Pada gambar (2) setelah sumber tegangan dihubungkan dengan hambatan luar R = 11 ohm, voltmeter (V) menunjukan angka 5,5 volt. Jika hambatan dalam r = 1 ohm, maka arus pada rangkaian adalah ...

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

maka arus yang mengalir pada rangkaian sebesar 0,5 A.

maka arus yang mengalir pada rangkaian sebesar 0,5 A. space

Pembahasan

Diketahui : Ditanya : Pembahasan : Soal ini bisa diselesaikan dengan menggunakan prinsip GGL dan tegangan jepit. GGL atau gaya gerak listrik merupakan beda potensial antara ujung-ujung sumber arus listrik ketika tidak mengalirkan arus listrik. Tegangan jepit adalahbeda potensial antara ujung-ujung sumber arus listrik ketika sumber arusmengalirkan arus listrik. Gambar 1 saat GGL belum terhubung, Voltmeter mengukur beda potensial total yang ada didalam sumber tegangan. Beda potensial total inilah yang disebut GGL. Sementara saat sumber tegangan dihubungkan dengan hambatan luar sebesar 11 ohm, maka voltmeter akan mengukur tegangan jepit. Rumus GGL adalah sebagai berikut: ε = I ( R + r ) Menghitung arus: Dengan demikian, maka arus yang mengalir pada rangkaian sebesar 0,5 A.

Diketahui :

table attributes columnalign right center left columnspacing 0px end attributes row epsilon equals cell 6 space straight V end cell row cell V subscript j e p i t end subscript end cell equals cell 5 comma 5 space straight V end cell row r equals cell 1 space straight capital omega end cell row R equals cell 11 space straight capital omega end cell end table

Ditanya :

I equals ?

Pembahasan :

Soal ini bisa diselesaikan dengan menggunakan prinsip GGL dan tegangan jepit. GGL atau gaya gerak listrik merupakan beda potensial antara ujung-ujung sumber arus listrik ketika tidak mengalirkan arus listrik. Tegangan jepit adalah beda potensial antara ujung-ujung sumber arus listrik ketika sumber arus mengalirkan arus listrik.

Gambar 1 saat GGL belum terhubung, Voltmeter mengukur beda potensial total yang ada didalam sumber tegangan. Beda potensial total inilah yang disebut GGL. Sementara saat sumber tegangan dihubungkan dengan hambatan luar sebesar 11 ohm, maka voltmeter akan mengukur tegangan jepit. Rumus GGL adalah sebagai berikut:

$ε = I (R + r)$

Menghitung arus:

$table attributes columnalign right center left columnspacing 0px end attributes row epsilon equals cell space I left parenthesis R plus r right parenthesis end cell row cell 6 space straight V end cell equals cell I left parenthesis 11 plus 1 right parenthesis space straight capital omega end cell row cell fraction numerator 6 space straight V over denominator 12 space straight capital omega end fraction end cell equals I row cell 0 comma 5 space straight A end cell equals I row blank blank blank end table$

Dengan demikian, maka arus yang mengalir pada rangkaian sebesar 0,5 A.
