Perhatikan gambar di bawah ini! Jika R = 8 Ω , L = 32 mH da n C = 800 μ F serta tegangan V = 120 sin 125 t volt. nilai kuat arus maksimum yang mengalir dalam rangkaian sebesar . . . A.

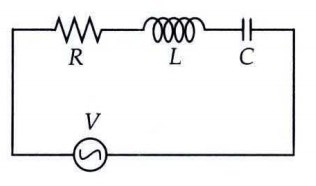

Perhatikan gambar di bawah ini!

Jika $R = 8 Ω, L = 32 mH da n C = 800 μ F$ serta tegangan $V = 120 sin 125 t$ volt. nilai kuat arus maksimum yang mengalir dalam rangkaian sebesar . . . A.

$12$
$62$
$12$
$6$
$\frac{6}{2}$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

J. Khairina

Master Teacher

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah A.

Pembahasan

Jawaban yang tepat untuk pertanyaan ini adalah A. Diketahui : V = 120 sin 125 t V m = 120 V ω = 125 rad / s R = 8 Ω L = 32 mH C = 800 μ F Ditanya :kuat arus maksimum? Penyelesaian : Tentukan besar reaktansi kapasitif dan reaktansi induktif X L = ω L X L = 125 ⋅ 0 , 032 X L = 4 Ω X C = ω C 1 X C = 125 ⋅ 8 × 1 0 − 4 1 X C = 10 Ω kemudian tentukan impedansi Z = R 2 + ( X L − X C ) 2 Z = 8 2 + ( 4 − 10 ) 2 Z = 10 Ω maka, arus maksimum adalah I m = Z V m I m = 10 120 = 12 A Dengan demikian, kuat arus maksimum adalah 12 A. Oleh karena itu, jawaban yang tepat adalah A.

Jawaban yang tepat untuk pertanyaan ini adalah A.

Diketahui :

$V = 120 sin 125 t V_{m} = 120 V ω = 125 rad / s R = 8 Ω L = 32 mH C = 800 μ F$

Ditanya : kuat arus maksimum?

Penyelesaian :

Tentukan besar reaktansi kapasitif dan reaktansi induktif

$X_{L} = ω L X_{L} = 125 \cdot 0, 032 X_{L} = 4 Ω X_{C} = \frac{1}{ω C} X_{C} = \frac{1}{125 \cdot 8 \times 1 0 ^{- 4}} X_{C} = 10 Ω$

kemudian tentukan impedansi

$Z = R^{2} + (X_{L} - X_{C})^{2} Z = 8^{2} + (4 - 10)^{2} Z = 10 Ω$

maka, arus maksimum adalah

$I_{m} = \frac{V _{m}}{Z} I_{m} = \frac{120}{10} = 12 A$

Dengan demikian, kuat arus maksimum adalah 12 A.

Oleh karena itu, jawaban yang tepat adalah A.
