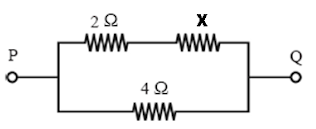

Perhatikan gambar di bawah ini!   Jika beda potensial antara ujung P dan Q 12 V dan kuat arus yang mengalir pada rangkaian 6 A, maka besarnya nilai hambatan X adalah …

Pertanyaan

Perhatikan gambar di bawah ini!



Jika beda potensial antara ujung P dan Q 12 V dan kuat arus yang mengalir pada rangkaian 6 A, maka besarnya nilai hambatan X adalah …



  1. 5 ohm

  2. 4 ohm

  3. 2 ohm

  4. 1 ohm

Pembahasan Video:

Pembahasan Soal:

Diketahui:

begin mathsize 14px style V equals 12 space straight V I equals 6 space straight A R subscript 1 equals 2 straight capital omega R subscript 2 equals x R 3 equals 4 straight capital omega end style

Ditanya: nilai hambatan x

jawab:

begin mathsize 14px style R equals V over I equals 12 over 6 equals 2 straight capital omega 1 over R equals fraction numerator 1 over denominator open parentheses 2 plus x close parentheses end fraction plus 1 fourth 1 half equals fraction numerator 1 over denominator open parentheses 2 plus x close parentheses end fraction plus 1 fourth fraction numerator 1 over denominator open parentheses 2 plus x close parentheses end fraction equals 1 half minus 1 fourth fraction numerator 1 over denominator open parentheses 2 plus x close parentheses end fraction equals 1 fourth 2 plus x equals 4 x equals 2 straight capital omega end style

Jadi, jawaban yang benar adalah C.



Pembahasan terverifikasi oleh Roboguru

Dijawab oleh:

N. Puspita

Terakhir diupdate 30 Agustus 2021

Roboguru sudah bisa jawab 91.4% pertanyaan dengan benar

Tapi Roboguru masih mau belajar. Menurut kamu pembahasan kali ini sudah membantu, belum?

Membantu

Kurang Membantu

Apakah pembahasan ini membantu?

Belum menemukan yang kamu cari?

Post pertanyaanmu ke Tanya Jawab, yuk

Mau Bertanya

Pertanyaan yang serupa

Perhatikan rangkaian listrik berikut ini! Jika  dan , berapakah besarnya kuat arus (/) yang mengalir? (UN 2009)

Pembahasan Soal:

Diketahui
R subscript 1 equals R subscript 2 equals 10 space straight capital omega
R subscript 3 equals R subscript 4 equals 8 space straight capital omega
V equals 12 space straight V

Ditanyakan
Kuat arus (/)

Jawab
Hubungan antara arus, tegangan, dan hambatan dapat diketahui dengan menggunakan hukum ohm. Hukum Ohm menyatakan bahwa arus listrik sebanding dengan tegangannya, namun berbanding terbalik dengan hambatan konstannya. Secara matematis, hukum ohm dituliskan sebagai berikut.

I equals V over R

Keterangan:
I = kuat arus listrik (A)
V = beda potensial atau tegangan listrik (volt)
R = hambatan (ohm = straight capital omega)

Berdasarkan rumus di atas, untuk menghitung kuat arus diperlukan hambatan rangkaian yang harus dihitung terlebih dahulu.

Rangkaian paralel

Hambatan R subscript 3 dan R subscript 4 terhubung secara paralel, maka hambatan pengganti totalnya adalah:

 1 over R subscript p equals 1 over 8 plus 1 over 8 1 over R subscript p equals 2 over 8 R subscript p equals 4 space ohm

Jadi, hambatan pengganti pada rangkaian paralel tersebut adalah 4 ohm.

Rangkaian seri

Hambatan pengganti dari rangkaian paralel terhubung secara seri dengan R subscript 1 dan R subscript 2, maka hambatan penggantinya adalah:

R equals R subscript 1 plus R subscript 2 plus R subscript p R equals 10 plus 10 plus 4 R equals 24 space ohm

Jadi, hambatan pengganti total nya adalah 24 ohm.

Maka, besar kuat arus dari rangkaian listrik tersebut adalah:

I equals V over R I equals 12 over 24 I equals 0 comma 5 space A

Dengan demikian, besarnya kuat arus (/) yang mengalir adalah 0,5 A.

Jadi, jawaban yang tepat adalah A.

0

Roboguru

Grafik berikut yang menunjukkan hubungan tegangan listrik (V) dengan arus listrik (I) berdasarkan Hukum Ohm yaitu ….

Pembahasan Soal:

Hukum Ohm menyatakan bahwa untuk nilai hambatan yang tetap, maka kuat arus yang mengalir pada rangkaian sebanding dengan tegangan Error converting from MathML to accessible text. dan berbanding terbalik dengan hambatan listrik Error converting from MathML to accessible text.. Formula yang menyatakan Hukum Ohm ini dapat dinyatakan sebagai

begin mathsize 14px style rightwards double arrow I equals V over R end style

Sehingga

begin mathsize 14px style rightwards double arrow V equals I space R end style

Dari persamaan di atas, terlihat bahwa V merupakan fungsi yang bergantung dari I secara linear (berbanding lurus), artinya makin besar nilai maka makin besar pula nilai I (begitu pun sebaliknya).

Jadi, grafik yang tepat menggambarkan hubungan V dengan I adalah pilihan jawaban D.

0

Roboguru

Hasil pengukuran beda potensial dan kuat arus listrik seperti berikut! No. V (volt) I (Ampere) 1. 1,50 0,08 2. 2,80 1,50 3. 3,99 2,10 ...

Pembahasan Soal:

Diketahui Hasil pengukuran :

No. V (volt) I (Ampere)
1. 1,50 0,08
2. 2,80 1,50
3. 3,99 2,10

Ditanyakan : maka hubungan antara V, I, dan R ... ?

Penyelesaian :

Rumus hukum ohm

begin mathsize 14px style V equals I R space atau space R equals bevelled V over I end style

Nilai hambatan listrik berdasarkan data pada tabel adalah sebagai berikut:

begin mathsize 14px style R subscript 1 equals bevelled fraction numerator V subscript 1 over denominator I subscript 1 equals begin display style bevelled fraction numerator 1 comma 50 over denominator 0 comma 08 end fraction end style end fraction equals 18 comma 75 space straight capital omega R subscript 2 equals bevelled fraction numerator V subscript 2 over denominator I subscript 2 equals begin display style bevelled fraction numerator 2 comma 80 over denominator 1 comma 50 end fraction end style end fraction equals 2 comma 87 space straight capital omega R subscript 3 equals bevelled fraction numerator V subscript 3 over denominator I subscript 3 equals begin display style bevelled fraction numerator 3 comma 99 over denominator 2 comma 10 end fraction end style end fraction equals 1 comma 9 space straight capital omega end style '

Berdasarkan tabel tersebut, hubungan antara V, I, dan R adalah nilai berbanding terbalik dengan dan I. Artinya semakin besar V dan I, semakin kecil RR tidak konstan sehingga data pada tabel di atas tidak menjelaskan hukum Ohm melainkan menjelaskan hambatan listrik. Hukum Ohm berlaku ketika nilai R konstan.undefined

Maka tidak ada pilihan jawaban yang benar.space

0

Roboguru

Perhatikan gambar !   Daya listrik pada rangkaian di atas adalah ...

Pembahasan Soal:

begin mathsize 14px style R subscript 1 equals 6 space straight capital omega R subscript 2 equals 6 space straight capital omega V equals 24 space straight V P equals ? end style

Hitung hambatan total rangkaian dengan persamaan hambatan pengganti rangkaian seri

begin mathsize 14px style R subscript s equals R subscript 1 plus R subscript 2 R subscript s equals 6 plus 6 R subscript s equals 12 space straight capital omega end style

Huitng daya total rangkaian dengan persamaan daya

begin mathsize 14px style P equals V squared over R P equals 24 squared over 12 P equals 48 space watt end style

Dengan demikian daya total rangkaian adalah 48 watt.

0

Roboguru

Perhatikan tabel suatu percobaan yang dilakukan siswa berikut! Hubungan hambatan pada suatu rangkaian dengan kuat arus yang mengalir yaitu ….

Pembahasan Soal:

Berdasarkan tabel, semakin besar nilai hambatan maka kuat arus yang mengalir akan semakin kecil. Dengan kata lain, hubungan kuat arus dalam rangkaian dengan hambatan adalah berbanding terbalik.

Jadi, jawaban yang tepat adalah B.
