Pertanyaan

Perhatikan gambar berikut! Kawat XY panjangnya 120 cm digerakkan dalam medan magnet homogen yang besar induksi magnetiknya 0,5 T. Jika kecepatannya 5 m/s dan hambatan rangkaian 4 ohm, GGL yang ditimbulkan 2 V Arus pada hambatan R adalah 0,75 A dan arah arus pada hambatan turun Gaya Lorentz sebesar 160 mN ke kiri Pada kawat, X adalah kutub negatif dan Y kutub positif Pernyataan yang benar ditunjukkan oleh nomor ....

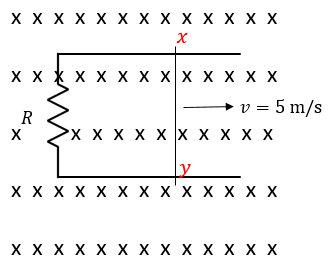

Perhatikan gambar berikut!

Kawat XY panjangnya 120 cm digerakkan dalam medan magnet homogen yang besar induksi magnetiknya 0,5 T. Jika kecepatannya 5 m/s dan hambatan rangkaian 4 ohm,

GGL yang ditimbulkan 2 V
Arus pada hambatan R adalah 0,75 A dan arah arus pada hambatan turun
Gaya Lorentz sebesar 160 mN ke kiri
Pada kawat, X adalah kutub negatif dan Y kutub positif

Pernyataan yang benar ditunjukkan oleh nomor ....

1 dan 3
2 dan 4
1, 2, dan 3
2, 3, dan 4
semua benar

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

M. Marchiones

Master Teacher

Jawaban terverifikasi

Jawaban

pernyataan yang benar adalah pernyataan (2) dan (4), jawaban yang tepat adalah B.

Pembahasan

Diketahui: l = 120 cm = 1,2 m B = 0,5 T masuk bidang v = 5 m/s ke kanan R = 4 ohm (1) Besar GGL induksi ⇒ ε = B l v ⇒ ε = 0,5(1,2)(5) ⇒ ε =3 volt ∴ Pernyataan (1) salah (2) Besar dan arah arus induksi, Karena v ke kanan, B masuk bidang, sesuai kaidah tangan kanan, I berlawanan dengan v maka I ke arah kiri. I mengalir dari Y ke X, namun pada hambatan arah arus turun. ∴ Pernyataan (2) benar (3) Gaya Lorentz ⇒ F = B I l ⇒ F = 0,5(0,75)(1,2) ⇒ F = 0,45 N ⇒ F = 450 mN ∴ Pernyataan (3) salah (4)Arus mengalir dari Y ke X (mengalir naik), karena arus mengalir dari kutub positif ke kutub negatif maka Y positif dan X negatif. ∴ Pernyataan (4) benar. Jadi pernyataan yang benar adalah pernyataan (2) dan (4), jawaban yang tepat adalah B.

Diketahui:

l = 120 cm = 1,2 m
B = 0,5 T masuk bidang
v = 5 m/s ke kanan
R = 4 ohm

(1) Besar GGL induksi
⇒ ε = B l v
⇒ ε = 0,5(1,2)(5)
⇒ ε =3 volt
∴ Pernyataan (1) salah

(2) Besar dan arah arus induksi,

begin mathsize 14px style rightwards double arrow straight I equals straight epsilon over straight R rightwards double arrow straight I equals 3 over 4 straight A rightwards double arrow straight I equals 0 comma 75 space straight A end style

Karena v ke kanan, B masuk bidang, sesuai kaidah tangan kanan, I berlawanan dengan v maka I ke arah kiri. I mengalir dari Y ke X, namun pada hambatan arah arus turun.
∴ Pernyataan (2) benar

(3) Gaya Lorentz

⇒ F = B I l
⇒ F = 0,5(0,75)(1,2)
⇒ F = 0,45 N
⇒ F = 450 mN
∴ Pernyataan (3) salah

(4) Arus mengalir dari Y ke X (mengalir naik), karena arus mengalir dari kutub positif ke kutub negatif maka Y positif dan X negatif.
∴ Pernyataan (4) benar.

Jadi pernyataan yang benar adalah pernyataan (2) dan (4), jawaban yang tepat adalah B.
