Pertanyaan

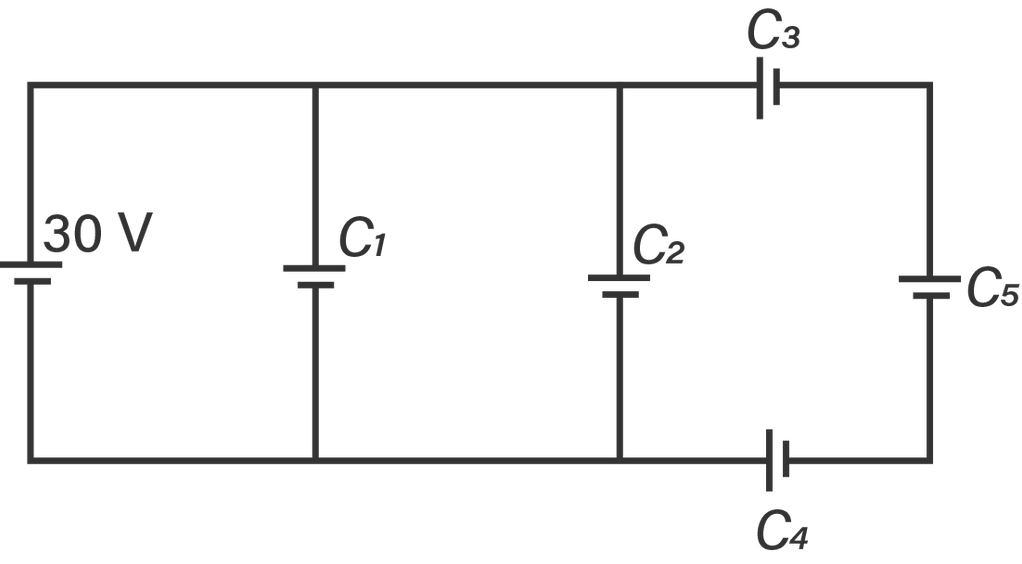

Perhatikan gambar berikut! Jika C 1 = 7 , 5 pF , C 2 = 10 pF , C 3 = C 4 = 6 pF dan C 5 = 15 pF , muatan total pada rangkaian tersebut sebesar ....

Perhatikan gambar berikut!

Jika $C_{1} = 7, 5 pF, C_{2} = 10 pF, C_{3} = C_{4} = 6 pF dan C_{5} = 15 pF$ , muatan total pada rangkaian tersebut sebesar ....

$6 \times 1 0^{- 10} C$
$3 \times 1 0^{- 10} C$
$2 \times 1 0^{- 10} C$
$6 \times 1 0^{- 12} C$
$3 \times 1 0^{- 12} C$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Aulia

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah A.

Pembahasan

Diketahui : C 1 = 7 , 5 pF C 2 = 10 pF C 3 = C 4 = 6 pF C 5 = 15 pF V = 30 V Ditanya : muatan total ? Penyelesaian : Tentukan kapasitas pengganti Kapasitor C 3 , C 4 dan C 5 susunan seri C s 1 = C 3 1 + C 4 1 + C 5 1 C s 1 = 6 1 + 6 1 + 15 1 C s 1 = 30 5 + 5 + 2 C s = 12 30 = 2 , 5 pF Kapasitor C 1 , C 2 dan C s susunan paralel C p = C 1 + C 2 + C s C p = 7 , 5 + 10 + 2 , 5 C p = 20 pF = 2 × 1 0 − 11 F maka, nilai muatan total Q = C p V Q = 2 × 1 0 − 11 ⋅ 30 Q = 6 × 1 0 − 10 C Dengan demikian, muatan total pada rangkaian adalah 6 × 10 − 10 C . Jadi, jawaban yang tepat adalah A.

Diketahui :

$C_{1} = 7, 5 pF C_{2} = 10 pF C_{3} = C_{4} = 6 pF C_{5} = 15 pF V = 30 V$

Ditanya : muatan total ?

Penyelesaian :

Tentukan kapasitas pengganti

Kapasitor C₃, C₄ dan C₅ susunan seri

$\frac{1}{C _{s}} = \frac{1}{C _{3}} + \frac{1}{C _{4}} + \frac{1}{C _{5}} \frac{1}{C _{s}} = \frac{1}{6} + \frac{1}{6} + \frac{1}{15} \frac{1}{C _{s}} = \frac{5 + 5 + 2}{30} C_{s} = \frac{30}{12} = 2, 5 pF$

Kapasitor C₁, C₂ dan C_s susunan paralel

$C_{p} = C_{1} + C_{2} + C_{s} C_{p} = 7, 5 + 10 + 2, 5 C_{p} = 20 pF = 2 \times 1 0^{- 11} F$

maka, nilai muatan total

$Q = C_{p} V Q = 2 \times 1 0^{- 11} \cdot 30 Q = 6 \times 1 0^{- 10} C$

Dengan demikian, muatan total pada rangkaian adalah $6 \times 10^{- 10} C$ .

Jadi, jawaban yang tepat adalah A.
