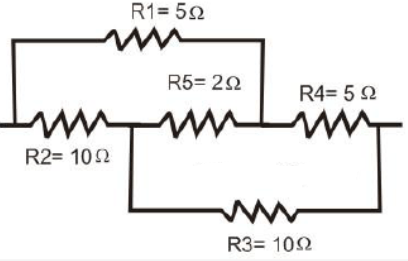

Perhatikan gambar berikut!   Jika beda potensial antara dua ujung-ujung rangkaian di atas adalah 15 V, arus yang melalui rangkaian tersebut adalah ….

Pertanyaan

Perhatikan gambar berikut!



Jika beda potensial antara dua ujung-ujung rangkaian di atas adalah 15 V, arus yang melalui rangkaian tersebut adalah ….

  1. 2,25 Aspace

  2. 3,25 Aspace

  3. 4,25 A

  4. 5,25 Aundefined

  5. 6,25 Aundefined

Pembahasan Soal:

Rangkaian di atas dapat dilihat juga sebagai rangkaian berikut.



Uji hasil kali silang hambatan R1 R3 dengan R2 R4


begin mathsize 14px style R subscript 1 R subscript 3 horizontal ellipsis R subscript 2 R subscript 4 left parenthesis 5 right parenthesis left parenthesis 10 right parenthesis horizontal ellipsis left parenthesis 10 right parenthesis left parenthesis 5 right parenthesis 50 equals 50 end style


Berdasarkan hasil perhitungan, diperoleh R1 R3 R2 R4, sehingga soal ini dapat diselesaikan dengan menggunakan metode jembatan wheatstone.

Rangkaian pada hambatan pengganti dapat digambarkan menjadi,





R1 dan R4 tersusun seri,


Error converting from MathML to accessible text.


R2 dan R3 tersusun seri,


Error converting from MathML to accessible text.


R1,4 dan R2,3 tersusun paralel,


Error converting from MathML to accessible text.


Maka arus total yang melalui rangkaian yaitu


begin mathsize 14px style I equals V over R subscript p I equals fraction numerator 15 over denominator 20 divided by 3 end fraction I equals 2 comma 25 space straight A end style


Jadi,jawaban yang tepat adalah A.
