Perhatikan gambar berikut! Jika arus mengalir pada kawat B sebesar 14 A, kuat arus yang mengalir pada kawat A agar titik O tidak mengalami medan magnet sebesar ....

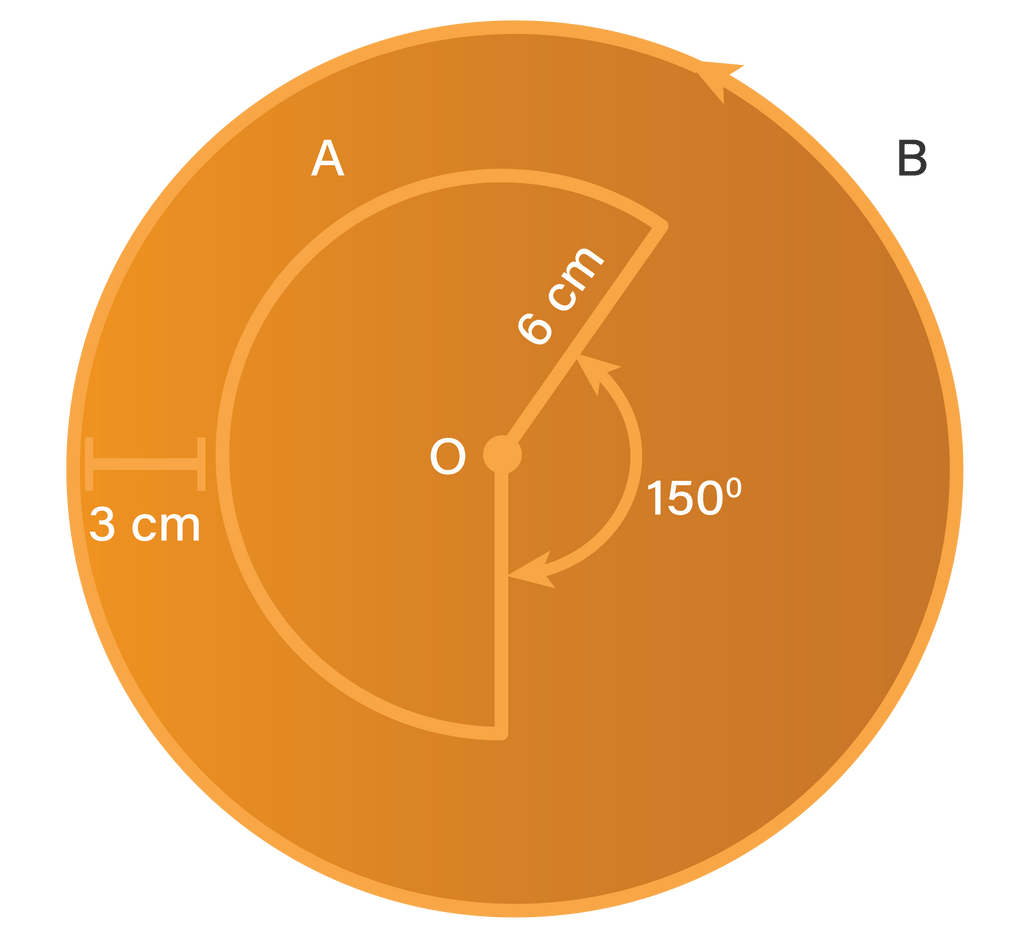

Perhatikan gambar berikut!

Jika arus mengalir pada kawat B sebesar 14 A, kuat arus yang mengalir pada kawat A agar titik O tidak mengalami medan magnet sebesar ....

10 A $\;$
12 A $\;$
14 A $\;$
16 A $\;$
18 A $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah D.

Pembahasan

Diketahui: I B = 14 A B o = 0 a A = 6 cm a B = 9 cm Ditanya: I B. Penyelesaian: Medan magnet dititik O dipengaruhi oleh kawat A dan kawat B yang arahnya berlawanan. B o = B A − B B B A = B B Kawat A tidak membentuk satu lingkaran penuh, maka: B A = B B ( 360 360 − 150 ) B A = B B 36 21 ( a A μ o I A ) = a B μ o I B 36 a A 21 I A = a B I B 36 × 6 21 × I A = 9 14 I A = 16 A Jadi kuat arus yang mengalir pada kawat A adalah 16 A. Oleh karena itu jawaban yang tepat adalah D.

Diketahui:

$I_{B} = 14 A B_{o} = 0 a_{A} = 6 cm a_{B} = 9 cm$

Ditanya: I_B.

Penyelesaian:

Medan magnet dititik O dipengaruhi oleh kawat A dan kawat B yang arahnya berlawanan.

$B_{o} = B_{A} - B_{B} B_{A} = B_{B}$

Kawat A tidak membentuk satu lingkaran penuh, maka:

$B_{A} = B_{B} (\frac{360 - 150}{360}) B_{A} = B_{B} \frac{21}{36} (\frac{μ _{o} I _{A}}{a _{A}}) = \frac{μ _{o} I _{B}}{a _{B}} \frac{21 I _{A}}{36 a _{A}} = \frac{I _{B}}{a _{B}} \frac{21 \times I _{A}}{36 \times 6} = \frac{14}{9} I_{A} = 16 A$

Jadi kuat arus yang mengalir pada kawat A adalah 16 A.

Oleh karena itu jawaban yang tepat adalah D.
