Perhatikan diagram rangkaian RLC berikut ini! Kuat arus maksimum dari rangkaian adalah.... (1μF=10−6F)

Pertanyaan

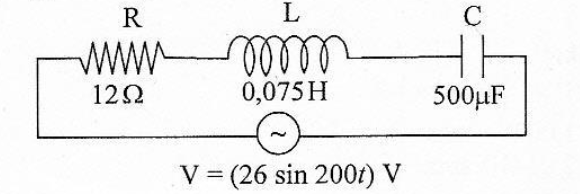

Perhatikan diagram rangkaian RLC berikut ini!

Kuat arus maksimum dari rangkaian adalah.... left parenthesis 1 space mu F space equals space 10 to the power of negative 6 end exponent space F right parenthesis

  1. 1,3 A

  2. 1,5 A

  3. 2,0 A

  4. 2,4 A

  5. 2 space square root of 2 space A

Pembahasan:

straight R space equals space 12 space ohm space semicolon space straight L space equals space 0 comma 075 space straight H space semicolon space straight C space equals space 500 space μF  straight omega space equals space 200 space rad divided by straight s

Pertama-tama hitung terlebih dahulu reaktansi kapasitif dan reaktansi induktif pada rangkaian RLC.

straight X subscript straight C space equals space fraction numerator 1 over denominator straight omega space straight C end fraction space equals space fraction numerator 1 over denominator open parentheses 200 close parentheses open parentheses 500 space straight X space 10 to the power of negative 6 end exponent close parentheses end fraction space equals space 10 space ohm  straight X subscript straight L space equals space ωL space equals space open parentheses 200 close parentheses open parentheses 0 comma 075 close parentheses space equals space 15 space ohm

Hitung impedansi rangkaian :

straight Z space equals space square root of straight R squared space plus space open parentheses straight X subscript straight L minus space straight X subscript straight C close parentheses squared end root  straight Z space equals space square root of open parentheses 12 close parentheses squared space plus space open parentheses 15 space minus space 10 close parentheses squared end root  straight Z space equals space square root of 144 space plus space 25 end root space equals space square root of 169  straight Z space equals space 13 space ohm

Besarnya kuat arus listrik maksimum yang mengalir pada rangkaian RLC adalah :

straight I subscript maks space equals space straight V subscript maks over straight Z  straight I equals space 26 over 13 space  straight I equals space 2 space straight A

Jawaban terverifikasi

Dijawab oleh:

E. Dwihermiati

Mahasiswa/Alumni Universitas Pendidikan Indonesia

Terakhir diupdate 04 Oktober 2021
