Pertanyaan

Perhatikan diagram rangkaian RLC berikut ini! Kuat arus maksimum dari rangkaian adalah ... ( 1 μ F = 1 0 − 6 F )

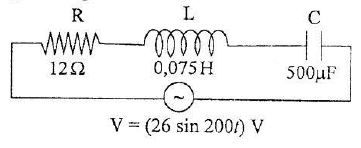

Perhatikan diagram rangkaian RLC berikut ini!

Kuat arus maksimum dari rangkaian adalah ... $(1 μ F = 1 0^{- 6} F)$

1,3 A
1,5 A
2,0 A
2,4 A

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Muhaemin

Master Teacher

Jawaban terverifikasi

Pembahasan

Pertama-tama hitung terlebih dahulu reaktansi kapasitif dan reaktansi induktif pada rangkaian RLC. Hitung impedansi rangkaian : Besarnya kuat arus listrik maksimum yang mengalir pada rangkaian RLCadalah :

straight R equals 12 space ohm space space straight L equals 0 comma 075 space straight H space straight C equals 500 space μF straight omega equals 200 space rad divided by straight s

Pertama-tama hitung terlebih dahulu reaktansi kapasitif dan reaktansi induktif pada rangkaian RLC.

$table attributes columnalign right center left columnspacing 0px end attributes row cell straight X subscript straight C end cell equals cell 1 over ωC equals fraction numerator 1 over denominator left parenthesis 200 right parenthesis left parenthesis 500 cross times 10 to the power of negative 6 end exponent right parenthesis end fraction equals 10 space ohm end cell row cell straight X subscript straight L end cell equals cell ωL equals left parenthesis 200 right parenthesis left parenthesis 0 comma 075 right parenthesis equals 15 space ohm end cell end table$

Hitung impedansi rangkaian :

Besarnya kuat arus listrik maksimum yang mengalir pada rangkaian RLCadalah :

table attributes columnalign right center left columnspacing 0px end attributes row cell straight I subscript maks end cell equals cell straight V subscript maks over straight Z end cell row straight I equals cell 26 over 13 equals 2 space straight A end cell end table
