Perhatikan diagram rangkaian R-L-C berikut ini! Jika 1 μ F = 1 0 − 6 F , maka kuat arus maksimum dari rangkaian tersebut adalah ....

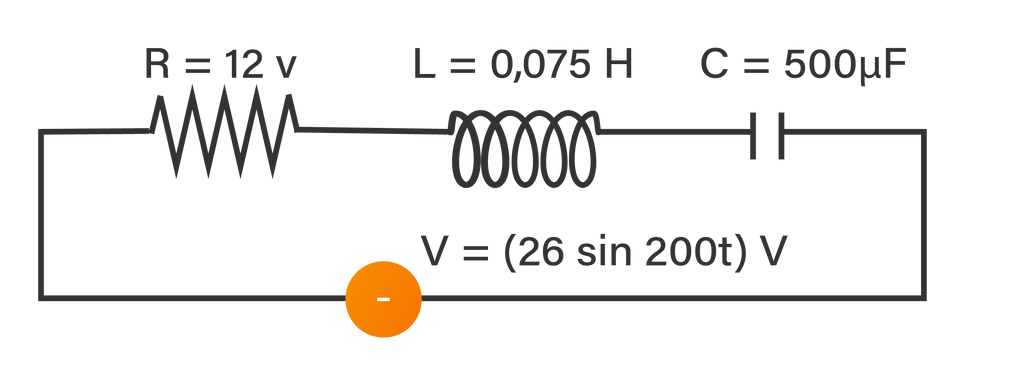

Perhatikan diagram rangkaian R-L-C berikut ini!

Jika $1 μ F = 1 0^{- 6} F$ , maka kuat arus maksimum dari rangkaian tersebut adalah ....

$1, 3$ A
$1, 5$ A
$2, 0$ A
$2, 4$ A
2 A

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Aulia

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah C.

Pembahasan

Diketahui: Ditanya: V maks . Penyelesaian: Arus maksimumadalah nilai kuat arus maksimum/terbesar dari rangkaian arus listrik bolak balik. Dari persamaan tegangan diketahui nilai dan V maks = 26 V. Jadi besar arus maksimum sebesar 2,0 A. Oleh karena itu jawaban yang tepat adalah C.

Diketahui:

R equals 12 straight capital omega L equals 0 comma 075 space straight H C equals 500 space μF equals 500 cross times 10 to the power of negative 6 end exponent space straight F V equals 26 space sin space 200 t

Ditanya: V_maks.

Penyelesaian:

Arus maksimum adalah nilai kuat arus maksimum/terbesar dari rangkaian arus listrik bolak balik. Dari persamaan tegangan diketahui nilai omega equals 200 space rad divided by straight s dan V_maks= 26 V.

$table attributes columnalign left end attributes row cell X subscript L equals omega L end cell row cell X subscript L equals 200 cross times 0 comma 075 equals 15 straight capital omega end cell end table table attributes columnalign left end attributes row cell X subscript C equals fraction numerator 1 over denominator omega C end fraction end cell row cell X subscript C equals fraction numerator 1 over denominator 200 cross times 500 cross times 10 to the power of negative 6 end exponent end fraction equals 1 over 10 to the power of negative 1 end exponent equals 10 straight capital omega end cell end table Z equals square root of R squared plus left parenthesis X subscript L minus X subscript C right parenthesis squared end root Z equals square root of 12 squared plus left parenthesis 15 minus 10 right parenthesis squared end root Z equals 13 straight capital omega I subscript m a k s end subscript equals V subscript m a k s end subscript over Z I subscript m a k s end subscript equals 26 over 13 equals 2 comma 0 space straight A$

Jadi besar arus maksimum sebesar 2,0 A.

Oleh karena itu jawaban yang tepat adalah C.
