Pertanyaan

Pengukuran sebuah induktor dengan ohmmeter menunjukkan 30 ohm. Jika dihubungkan dengan sumber tegangan bolak-balik (lihat gambar) diperoleh data sebagai berikut. Amperemeter menunjukkan = 2,4 A Voltmeter menunjukkan = 120 V Berdasarkan data di atas, besar reaktansi induktifnya adalah ....

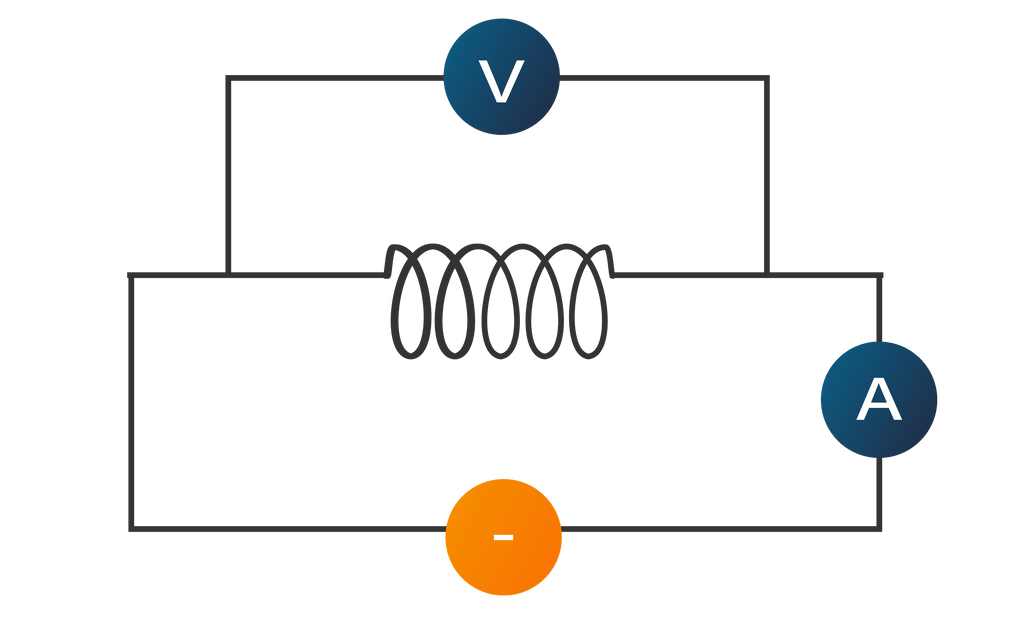

Pengukuran sebuah induktor dengan ohmmeter menunjukkan 30 ohm. Jika dihubungkan dengan sumber tegangan bolak-balik (lihat gambar) diperoleh data sebagai berikut.

Amperemeter menunjukkan = 2,4 A
Voltmeter menunjukkan = 120 V

Berdasarkan data di atas, besar reaktansi induktifnya adalah ....

20 ohm
30 ohm
40 ohm
50 ohm
60 ohm

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Aulia

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah C.

Pembahasan

Diketahui: Ditanya: X L . Penyelesaian: Reaktansi induktifadalah hambatan atau tahanan Induktor terhadap arus listrik AC (sinyal AC). Jadi besar reaktansi induktif adalah 40 ohm. Oleh karena itu jawaban yang tepat adalah C.

Diketahui:

R equals 30 space ohm I equals 2 comma 4 space straight A V equals 120 space straight V

Ditanya: X_L.

Penyelesaian:

Reaktansi induktif adalah hambatan atau tahanan Induktor terhadap arus listrik AC (sinyal AC).

$Z equals V over I equals fraction numerator 120 over denominator 2 comma 5 end fraction equals 50 space straight capital omega Z squared equals R squared plus X subscript L squared X subscript L squared equals Z squared minus R squared X subscript L equals square root of 50 squared minus 30 squared end root X subscript L equals 40 straight capital omega$

Jadi besar reaktansi induktif adalah 40 ohm .

Oleh karena itu jawaban yang tepat adalah C.
