Lima hambatan dirangkai seperti gambar berikut! Jika antara titik A dan B dilewati arus sebesar 1 A, maka beda potensial antara titik A dan B adalah ....

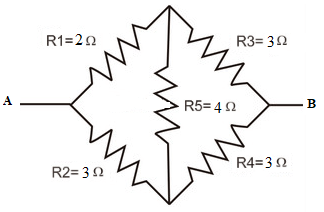

Lima hambatan dirangkai seperti gambar berikut!

Jika antara titik A dan B dilewati arus sebesar 1 A, maka beda potensial antara titik A dan B adalah ....

1,07 V
2,00 V
2,71 V
3,00 V
3,71 V

M. Robo

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah C.

Pembahasan

Rangkaian di atas dapat digambarkan sebagai berikut: Rangkaian tersebut serupa dengan rangkaian pada jembatan Wheatstone. Jika R 1 R 4 = R 2 R 3 , maka R 5 dapat diabaikan. Karena R 1 R 4 ≠ R 2 R 3 kita harus mencari hambatan pengganti untuk R1, R2, dan R5 sehingga rangkaian menjadi seperti berikut. Setelah Ra, Rb, dan Rc maka bentuk rangkaian menjadi Hitung Rb dan R3 serta Rc dan R4 secara seri: Hitung R seri1 dan R seri2 secara paralel Hitung R a dan R p tersusun seri Kemudian untuk menentukan beda potensial antara titik A dan B, gunakan hukum Ohm Jadi, jawaban yang tepat adalah C.

Rangkaian di atas dapat digambarkan sebagai berikut:

Rangkaian tersebut serupa dengan rangkaian pada jembatan Wheatstone. Jika R₁ R₄ = R₂ R₃ , maka R₅ dapat diabaikan.

Karena R₁ R₄ ≠ R₂ R₃ kita harus mencari hambatan pengganti untuk R1, R2, dan R5 sehingga rangkaian menjadi seperti berikut.

Error converting from MathML to accessible text.

Setelah Ra, Rb, dan Rc maka bentuk rangkaian menjadi

Hitung Rb dan R3 serta Rc dan R4 secara seri:

Error converting from MathML to accessible text.

Hitung R_seri1 dan R_seri2 secara paralel

Error converting from MathML to accessible text.

Hitung R_a dan R_p tersusun seri

Error converting from MathML to accessible text.

Kemudian untuk menentukan beda potensial antara titik A dan B, gunakan hukum Ohm

begin mathsize 14px style V subscript A B end subscript equals I subscript A B end subscript space R subscript e f end subscript V subscript A B end subscript equals left parenthesis 1 right parenthesis space left parenthesis 2 comma 71 right parenthesis V subscript A B end subscript equals 2 comma 71 space straight V end style

Jadi, jawaban yang tepat adalah C.
