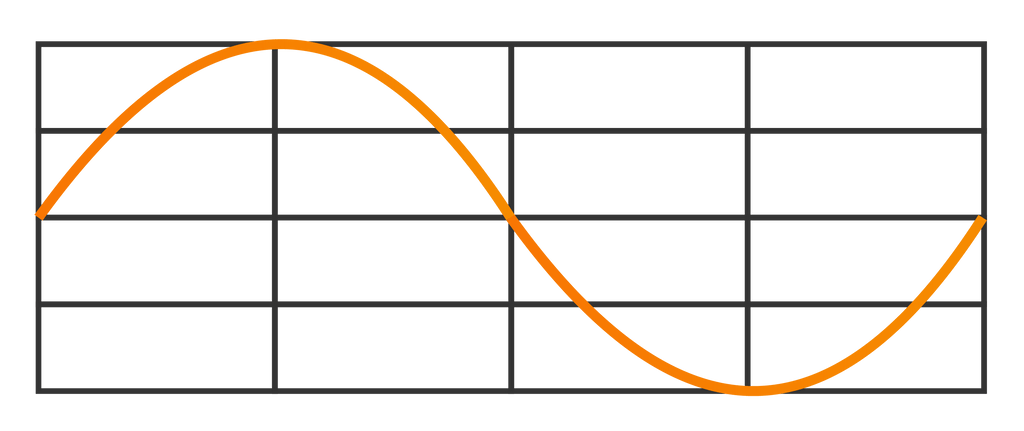

Gambar ini menunjukkan suatu sumber tegangan bolak-balik dihubungkan dengan osiloskop. Dengan mengatur tombol skala vertikal pada angka 2 V/cm dan tombol sweep time 5 ms/cm, maka diperoleh pola gam bar seperti berikut. Dari pola tersebut diinterpretasikan bahwa ...

Pembahasan

Diketahui: Osiloskop 2 V/cm dan 5 ms/cm Ditanya: V ef dan f. Penyelesaian: Tegangan efektif adalahtegangan bolak-balik yang setara dengan arus searah yang dalam waktu bersamaan, jika mengalir dalam hambatan yang sama akan menghasilkan kalor (panas) yang sama. Dari gambar terlihat bahwa puncak gelombang setinggi 2 kotak, maka kecepatan maksimum: Dari gambar terlihat bahwa 1 gelombang (terdiri dari 1 bukit dan 1 lembah) terdiri dari 4 gelombang yang dihitung secara mendatar. Maka periode: Jadi besar tegangan efektif dan frekuensi berturut-turut sebesar dan 50 Hz. Oleh karena itu jawaban yang tepat adalah E.
