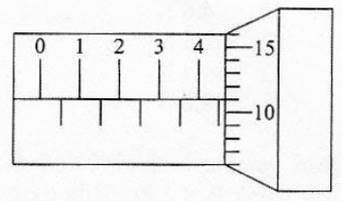

Gambar di samping menunjukkan pembacaan skala mikrometer sekrup yang digunakan untuk mengukur diameter luar tabung kayu. Diameter luar tabung kayu tersebut adalah ....

Berdasarkan gambar hasil pengukuran skala utama menunjukkan angka 4,5 mm.

Sedangkan skala nonius (di sebelah kanan) yang berhimpit adalah angka 11. Ingat skala nonius, artinya ini setara dengan 11/100 atau 0,11 mm.

Maka :

Hasil pengukuran = skala utama + skala nonius

Hasil pengukuran = 4,50 mm + 0,11 mm

Hasil pengukuran = 4,61 mm
