Pertanyaan

Empat kapasitor disusun seperti gambar berikut. Jika saklar X ditutup, perbandingan muatan listrik yang tersimpan di kapasitor8 μF dan 6 μF adalah ....

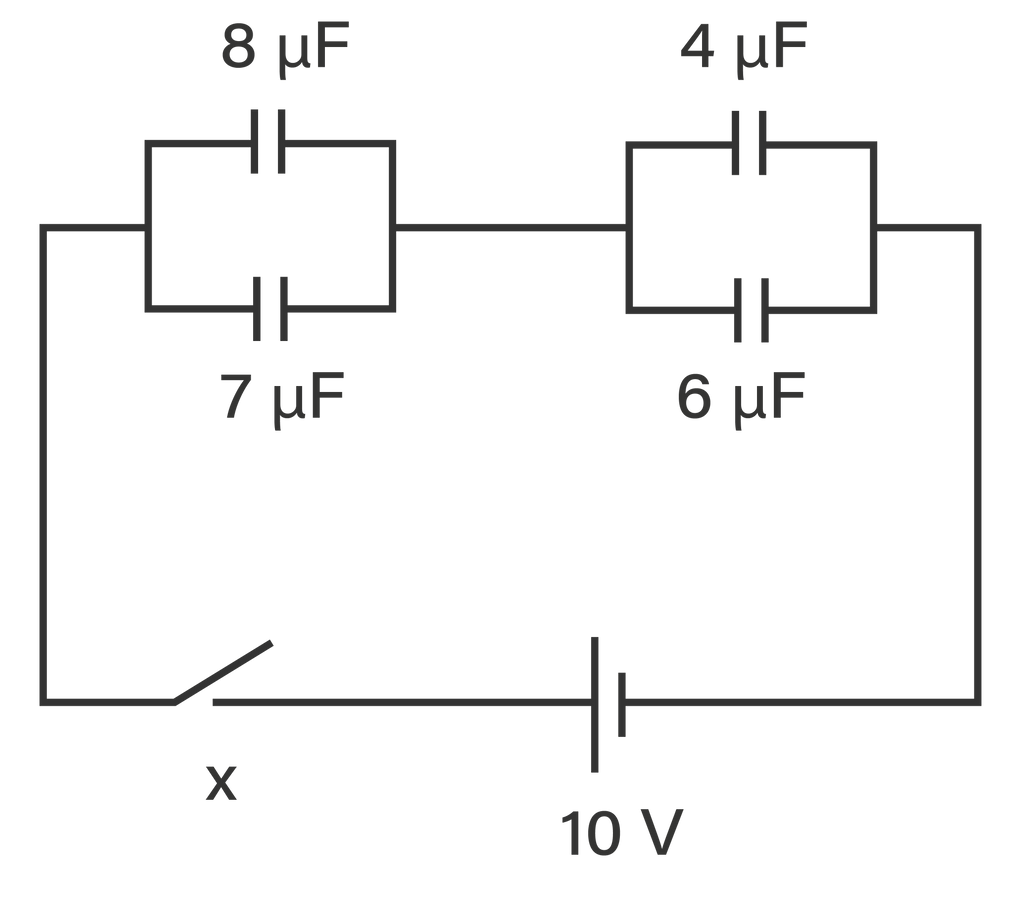

Empat kapasitor disusun seperti gambar berikut.

Jika saklar X ditutup, perbandingan muatan listrik yang tersimpan di kapasitor 8 μF dan 6 μF adalah .... $\;\;$

1 : 1 $\;\;$
3 : 4 $\;\;$
4 : 3 $\;\;$
8 : 9 $\;\;$
9 : 8 $\;\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Aulia

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah D.

Pembahasan

Diketahui: C 1 = 8 μ F = 8 × 1 0 − 6 F C 2 = 7 μ F = 7 × 1 0 − 6 F C 3 = 4 μ F = 4 × 1 0 − 6 F C 4 = 6 μ F = 6 × 1 0 − 6 F V = 10 V Ditanya: q 1 dan q 4 . Penyelesaian: Rangkaian kapasitor adalah rangkaian campuran, maka: C p 1 = C 1 + C 2 C p 1 = 8 × 1 0 − 6 + 7 × 1 0 − 6 C p 1 = 15 × 1 0 − 6 F C p 2 = C 3 + C 4 C p 2 = 4 × 1 0 − 6 + 6 × 1 0 − 6 C p 2 = 10 × 1 0 − 6 F C 1 = C p 1 1 + C p 2 1 C 1 = 15 × 1 0 − 6 1 + 10 × 1 0 − 6 1 C 1 = 60 × 1 0 − 6 4 + 6 C = 6 × 1 0 − 6 F Muatan total yang ada pada rangkaian: q = C V q = 6 × 1 0 − 6 × 10 q = 60 × 1 0 − 6 C Muatan yang ada pada susunan paralel 1 akan sama dengan susunan parlalel 2 karena keduanya disusun seri. q p 1 = q p 2 = q = 60 × 1 0 − 6 C V p 1 = C p 1 q = 15 × 1 0 − 6 C 60 × 1 0 − 6 C = 4 V V p 2 = C p 2 q = 10 × 1 0 − 6 C 60 × 1 0 − 6 C = 6 V Perbandingan q 1 dan q 4 adalah: q 2 q 1 = C 4 V p 2 C 1 V p 1 q 2 q 1 = 6 × 1 0 − 6 × 6 8 × 1 0 − 6 × 4 q 2 q 1 = 36 32 = 9 8 Jadi perbandingan muatan listrik yang tersimpan di kapasitor8 μF dan 6 μF adalah 8:9. Oleh karena itu jawaban yang tepat adalah D.

Diketahui:

$C_{1} = 8 μ F = 8 \times 1 0^{- 6} F C_{2} = 7 μ F = 7 \times 1 0^{- 6} F C_{3} = 4 μ F = 4 \times 1 0^{- 6} F C_{4} = 6 μ F = 6 \times 1 0^{- 6} F V = 10 V$

Ditanya: $q_{1} dan q_{4}$ .

Penyelesaian:

Rangkaian kapasitor adalah rangkaian campuran, maka:

$C_{p 1} = C_{1} + C_{2} C_{p 1} = 8 \times 1 0^{- 6} + 7 \times 1 0^{- 6} C_{p 1} = 15 \times 1 0^{- 6} F C_{p 2} = C_{3} + C_{4} C_{p 2} = 4 \times 1 0^{- 6} + 6 \times 1 0^{- 6} C_{p 2} = 10 \times 1 0^{- 6} F \frac{1}{C} = \frac{1}{C _{p 1}} + \frac{1}{C _{p 2}} \frac{1}{C} = \frac{1}{15 \times 1 0 ^{- 6}} + \frac{1}{10 \times 1 0 ^{- 6}} \frac{1}{C} = \frac{4 + 6}{60 \times 1 0 ^{- 6}} C = 6 \times 1 0^{- 6} F$

Muatan total yang ada pada rangkaian:

$q = C V q = 6 \times 1 0^{- 6} \times 10 q = 60 \times 1 0^{- 6} C$

Muatan yang ada pada susunan paralel 1 akan sama dengan susunan parlalel 2 karena keduanya disusun seri.

$q_{p 1} = q_{p 2} = q = 60 \times 1 0^{- 6} C V_{p 1} = \frac{q}{C _{p 1}} = \frac{60 \times 1 0 ^{- 6} C}{15 \times 1 0 ^{- 6} C} = 4 V V_{p 2} = \frac{q}{C _{p 2}} = \frac{60 \times 1 0 ^{- 6} C}{10 \times 1 0 ^{- 6} C} = 6 V$

Perbandingan $q_{1} dan q_{4}$ adalah:

$\frac{q _{1}}{q _{2}} = \frac{C _{1} V _{p 1}}{C _{4} V _{p 2}} \frac{q _{1}}{q _{2}} = \frac{8 \times 1 0 ^{- 6} \times 4}{6 \times 1 0 ^{- 6} \times 6} \frac{q _{1}}{q _{2}} = \frac{32}{36} = \frac{8}{9}$

Jadi perbandingan muatan listrik yang tersimpan di kapasitor 8 μF dan 6 μF adalah 8:9.

Oleh karena itu jawaban yang tepat adalah D.
