Pertanyaan

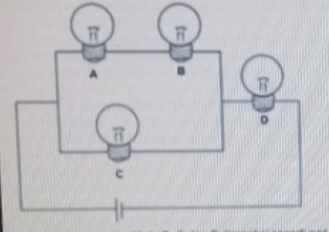

Empat buah lampu identik A, B C dan D dirangkai seperti pada gambar berikut. Bila lampu C dilepas, maka pernyataan yang benar adalah ....

Lampu A, B, dan D akan menyala lebih terang dari semula
Lampu A, B, dan D akan menyala lebih redup dari semula
Lampu A dan B lebih terang sedangkan D lebih redup dari semula
Lampu A dan B lebih redup sedangkan lampu D lebih terang dari semula

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

Y. Maghfirah

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah C.

Pembahasan

Lampu A, B, C, dan D identik, sehingga pada keadaan awal Arus akan terbagi pada percabagan menuju lampu A, B, dan C (Hukum 1 Kirchoff), sehingga lebih redup dibanding lampu D. Ketika lampu C dilepas, akan menjadi seperti rangkaian seri, dimana arus sama besar untuk lampu A, B, dan D. Jika dibanding keadaan awal maka lampu A dan B akan lebih terang. Sementara itu, karena ketika lampu C dilepas hambatan total rangkaian akan menjadi lebih besar, makalampu D akan lebih redup daripada keadaan semula. Dengan demikian ketika lampu C dilepas pernyataan yang benar adalah lampu A dan B lebih terang sedangkan D lebih redup dari semula. Jadi, jawaban yang tepat adalah C.

Lampu A, B, C, dan D identik, sehingga pada keadaan awal Arus akan terbagi pada percabagan menuju lampu A, B, dan C (Hukum 1 Kirchoff), sehingga lebih redup dibanding lampu D.

Ketika lampu C dilepas, akan menjadi seperti rangkaian seri, dimana arus sama besar untuk lampu A, B, dan D.

Jika dibanding keadaan awal maka lampu A dan B akan lebih terang. Sementara itu, karena ketika lampu C dilepas hambatan total rangkaian akan menjadi lebih besar, maka lampu D akan lebih redup daripada keadaan semula.

Dengan demikian ketika lampu C dilepas pernyataan yang benar adalah lampu A dan B lebih terang sedangkan D lebih redup dari semula.

Jadi, jawaban yang tepat adalah C.
