Empat buah kapasitor dirangkai seperti gambar berikut! Diketahui : C 1 = 3 μ F , C 2 = 6 μ F , C 3 = 60 μ F , C4 = 30 μ F . Apabila ujung A-B dihubungkan dengan sumber tegangan dengan beda potensial 12 volt, maka tentukan besar energi yang tersimpan pada semua kapsitor!Gunakan rumus E = 2 1 C V 2 , C = kapasitas pengganti.

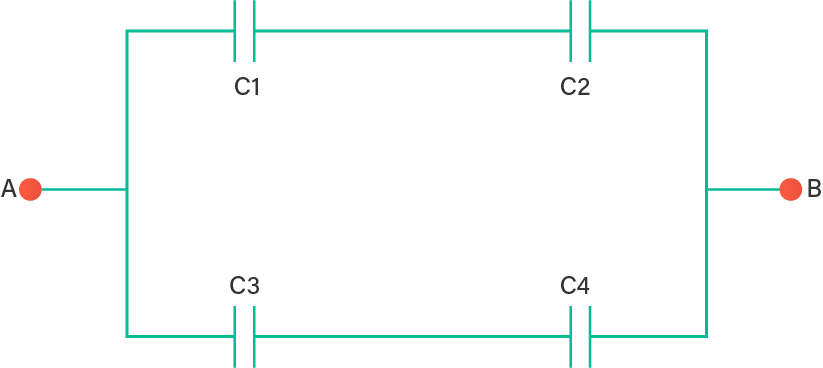

Empat buah kapasitor dirangkai seperti gambar berikut! Diketahui : C₁= 3 $μ F$ , C₂= 6 $μ F$ , C₃= 60 $μ F$ , C4= 30 $μ F$ .

Apabila ujung A-B dihubungkan dengan sumber tegangan dengan beda potensial 12 volt, maka tentukan besar energi yang tersimpan pada semua kapsitor! Gunakan rumus $E = \frac{1}{2} C V^{2}$ , C = kapasitas pengganti.

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Aulia

Master Teacher

Jawaban terverifikasi

Jawaban

besar energi yang tersimpan pada semua kapsitor adalah 1.584 J.

Pembahasan

Diketahui: C 1 = 3 μ F C 2 = 6 μ F C 3 = 60 μ F C 4 = 30 μ F V = 12 volt Ditanya : E . Penyelesaian: Pada gambar terlihat bahwa kapasitor disusun seri dan paralel. C s 1 1 = C 1 1 + C 2 1 C s 1 1 = 3 1 + 6 1 = 6 2 + 1 C s 1 1 = 6 3 C s 1 = 2 μ F C s 2 1 = C 3 1 + C 4 1 C s 2 1 = 60 1 + 30 1 = 60 1 + 2 C s 2 1 = 60 3 C s 2 = 20 μ F C = C s 1 + C s 2 C = 2 + 20 = 22 μ F E = 2 1 C V 2 E = 2 1 × 22 × 1 2 2 E = 1.584 J Jadi besar energi yang tersimpan pada semua kapsitor adalah 1.584 J.

Diketahui:

$C_{1} = 3 μ F C_{2} = 6 μ F C_{3} = 60 μ F C_{4} = 30 μ F V = 12 volt$

Ditanya: E.

Penyelesaian:

Pada gambar terlihat bahwa kapasitor disusun seri dan paralel.

$\frac{1}{C _{s 1}} = \frac{1}{C _{1}} + \frac{1}{C _{2}} \frac{1}{C _{s 1}} = \frac{1}{3} + \frac{1}{6} = \frac{2 + 1}{6} \frac{1}{C _{s 1}} = \frac{3}{6} C_{s 1} = 2 μ F \frac{1}{C _{s 2}} = \frac{1}{C _{3}} + \frac{1}{C _{4}} \frac{1}{C _{s 2}} = \frac{1}{60} + \frac{1}{30} = \frac{1 + 2}{60} \frac{1}{C _{s 2}} = \frac{3}{60} C_{s 2} = 20 μ F C = C_{s 1} + C_{s 2} C = 2 + 20 = 22 μ F E = \frac{1}{2} C V^{2} E = \frac{1}{2} \times 22 \times 1 2^{2} E = 1.584 J$

Jadi besar energi yang tersimpan pada semua kapsitor adalah 1.584 J.
