Pertanyaan

Dua kawat masing-masing membawa arus I , ditunjukkan pada gambar berikut Kedua kawat memanjang pada suatu garis lurus yang sangat panjang. kawat pertama memiliki suatu loop setengah lingkaran berjari-jari a dan berpusat di titik x . Pernyataan yang tepat bagi medan magnetik di pusat x adalah ....

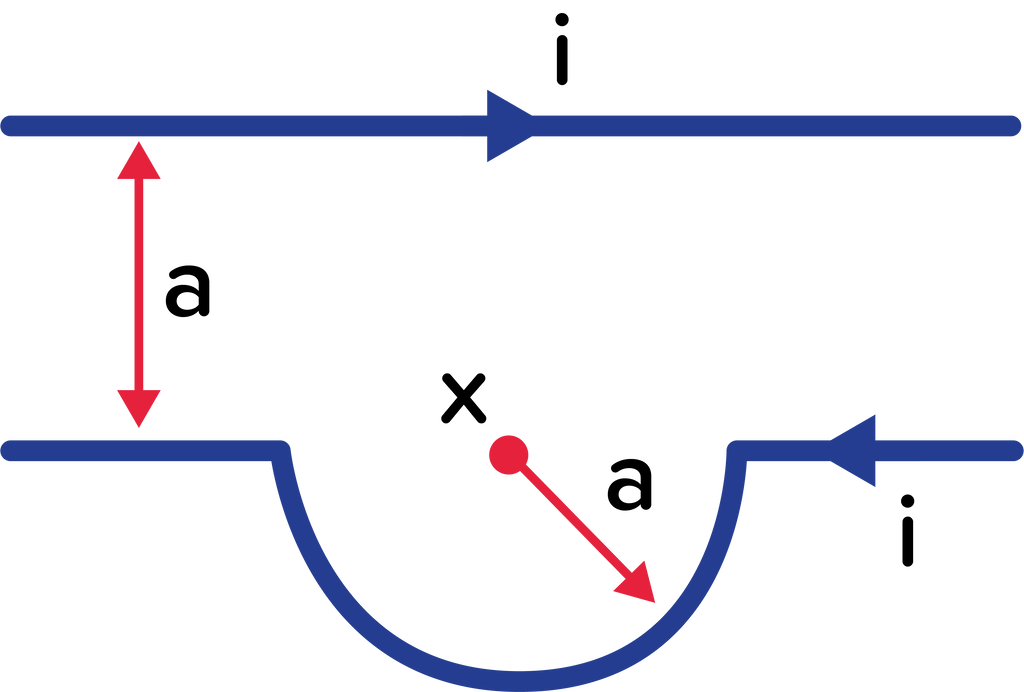

Dua kawat masing-masing membawa arus I, ditunjukkan pada gambar berikut

Kedua kawat memanjang pada suatu garis lurus yang sangat panjang. kawat pertama memiliki suatu loop setengah lingkaran berjari-jari a dan berpusat di titik x. Pernyataan yang tepat bagi medan magnetik di pusat x adalah .... $\;$

$bevelled fraction numerator mu subscript 0 i over denominator 4 a end fraction plus space bevelled fraction numerator mu subscript 0 i over denominator 2 pi a end fraction$ keluar halaman kertas
$bevelled fraction numerator mu subscript 0 i over denominator 2 a end fraction$ keluar halaman kertas
$bevelled fraction numerator mu subscript 0 i over denominator 4 a end fraction plus space bevelled fraction numerator mu subscript 0 i over denominator 2 pi a end fraction$ masuk halaman kertas
$bevelled fraction numerator mu subscript 0 i over denominator 2 a end fraction plus space bevelled fraction numerator mu subscript 0 i over denominator 4 pi a end fraction$ masuk halaman kertas
$bevelled fraction numerator mu subscript 0 i over denominator 2 a end fraction plus space bevelled fraction numerator mu subscript 0 i over denominator 2 pi a end fraction$ masuk halaman kertas

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

I. Nuruzzaman

Master Teacher

Mahasiswa/Alumni UIN Sunan Kalijaga

Jawaban terverifikasi

Jawaban

jawaban yang paling tepat adalah C.

jawaban yang paling tepat adalah C. space

Pembahasan

Kawat lurus melingkar yang dialiri arus listrik pada arah tertentu maka di sumbu pusat lingkaran akan timbul medan magnet dengan arah tertentu.Besar medan magnet di sekitar kawat melingkar dipengaruhi oleh besar arus lisrik dan jari-jari lingkaran kawat. Pada gambar di atas, medan magnet di titik x dipengaruhi kawat lurus berarus listrik dan kawat setengah lingkaran. Sehingga resultan medan magnet di titik x secara matematisdituliskan: (misalkan kawat setengah lingkaranadalah A dan kawat lurus adalah B) Maka, pernyataan yang tepat bagi medan magnetik di pusat x adalah resultan medan magnetnya bernilai dengan arah masuk ke dalam bidang. Sehingga, jawaban yang paling tepat adalah C.

Kawat lurus melingkar yang dialiri arus listrik pada arah tertentu maka di sumbu pusat lingkaran akan timbul medan magnet dengan arah tertentu. Besar medan magnet di sekitar kawat melingkar dipengaruhi oleh besar arus lisrik dan jari-jari lingkaran kawat. Pada gambar di atas, medan magnet di titik x dipengaruhi kawat lurus berarus listrik dan kawat setengah lingkaran. Sehingga resultan medan magnet di titik x secara matematis dituliskan:

(misalkan kawat setengah lingkaran adalah A dan kawat lurus adalah B)

$B subscript x equals B subscript A plus B subscript B B subscript x equals 1 half fraction numerator mu subscript 0 i subscript B over denominator 2 a subscript B end fraction plus fraction numerator mu subscript 0 i subscript A over denominator 2 pi a subscript A end fraction B subscript x equals fraction numerator mu subscript 0 i over denominator 4 a end fraction plus fraction numerator mu subscript 0 i over denominator 2 pi a end fraction$

Maka, pernyataan yang tepat bagi medan magnetik di pusat x adalah resultan medan magnetnya bernilai $fraction numerator mu subscript 0 i over denominator 4 a end fraction plus fraction numerator mu subscript 0 i over denominator 2 pi a end fraction$ dengan arah masuk ke dalam bidang.

Sehingga, jawaban yang paling tepat adalah C. space
