Pertanyaan

Dina memiliki 3 buah hambatan listrik, yaitu hambatan 4 ohm, 2 ohm, dan 6 ohm. Dua baterai yang masing-masing memiliki tegangan 8 V dan 18 V dirangkai oleh Dina bersamaan dengan ketiga hambatan listrik tersebut seperti pada gambar berikut. Energi listrik yang digunakan oleh hambatan 6 Ω selama 5 menit sebesar ….

Dina memiliki 3 buah hambatan listrik, yaitu hambatan 4 ohm, 2 ohm, dan 6 ohm. Dua baterai yang masing-masing memiliki tegangan 8 V dan 18 V dirangkai oleh Dina bersamaan dengan ketiga hambatan listrik tersebut seperti pada gambar berikut.

Energi listrik yang digunakan oleh hambatan 6 Ω selama 5 menit sebesar ….

7.200 J
6.800 J
5.200 J
2.440 J
1.440 J

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Acfreelance

Master Teacher

Jawaban terverifikasi

Pembahasan

Misalkan dibuat arah loop dan arus seperti berikut. Pada titik percabangan berlaku Pada loop I berlaku Pada loop II berlaku Substitusi (1) ke (2) maka Eliminasi I 2 dari (3) dan (4) Maka energi yang digunakan oleh hambatan 6 ohm selama 5 menit (300 detik) yaitu

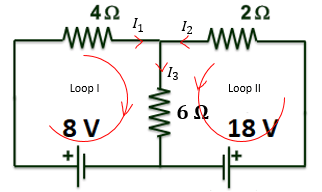

Misalkan dibuat arah loop dan arus seperti berikut.

Pada titik percabangan berlaku

Pada loop I berlaku

begin mathsize 14px style capital sigma epsilon plus capital sigma left parenthesis I R right parenthesis equals 0 minus 8 plus 4 I subscript 1 plus 6 I subscript 3 equals 0 4 I subscript 1 plus 6 I subscript 3 equals 8 2 I subscript 1 plus 3 I subscript 3 equals 4 space horizontal ellipsis space left parenthesis 2 right parenthesis end style

Pada loop II berlaku

begin mathsize 14px style capital sigma epsilon plus capital sigma left parenthesis I R right parenthesis equals 0 minus 18 plus 2 I subscript 2 plus 6 I subscript 3 equals 0 2 I subscript 2 plus 6 I subscript 3 equals 18 I subscript 2 plus 3 I subscript 3 equals 9 space horizontal ellipsis space left parenthesis 3 right parenthesis end style

Substitusi (1) ke (2) maka

begin mathsize 14px style 2 left parenthesis I subscript 3 minus I subscript 2 right parenthesis plus 3 I subscript 3 equals 4 2 I subscript 3 minus 2 I subscript 2 plus 3 I subscript 3 equals 4 minus 2 I subscript 2 plus 5 I subscript 3 equals 4 space horizontal ellipsis space left parenthesis 4 right parenthesis end style

Eliminasi I₂ dari (3) dan (4)

Maka energi yang digunakan oleh hambatan 6 ohm selama 5 menit (300 detik) yaitu

begin mathsize 14px style W subscript 6 equals I subscript 3 superscript 2 space R subscript 6 space t W subscript 6 equals left parenthesis 2 right parenthesis squared left parenthesis 6 right parenthesis left parenthesis 300 right parenthesis W subscript 6 equals 7.200 space straight J end style
