Diketahui kuat arus yang melalui R 4 adalah 7,2 ampere. Maka nilai tegangan sumber adalah ....

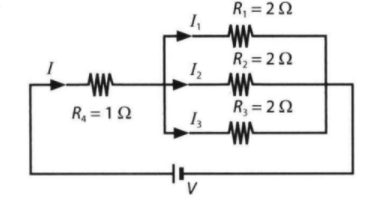

Diketahui kuat arus yang melalui R₄ adalah 7,2 ampere.

Maka nilai tegangan sumber adalah .... $\;$

17,4 volt
16,4 volt
15,4 volt
14,4 volt
13,4 volt

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

A. Aulia

Master Teacher

Jawaban terverifikasi

Pembahasan

Diketahui I R4 = 7,2 A R 1 = 2Ω R 2 = 2Ω R 3 = 2Ω R 4 =1Ω Ditanyakan : V .... ? Jawab : Arus yang melalui R 4 adalah Arus Rangkaian karena R 4 adalah seri dengan rangkaian sehingga Hambatan yang seri dengan rangkaian arusnya sama. Selanjutnya untuk mencari tegangan menggunakan hukum Ohm, kita membutuhkan hambatan pengganti sebagai berikut. Hambatan Pararel Hambatan seri Tegangan Sepertinya terdapat kesalahan pada opsi jawaban sehingga tidak ada pilihan jawaban yang benar, seharusnya jawabannya adalah 12 V.

Diketahui
I _R4= 7,2 A
R₁ = 2 Ω
R₂ = 2 Ω
R₃ = 2 Ω
R₄ = 1 Ω

Ditanyakan : V .... ?

Jawab :

Arus yang melalui R₄ adalah Arus Rangkaian karena R₄ adalah seri dengan rangkaian sehingga Hambatan yang seri dengan rangkaian arusnya sama. Selanjutnya untuk mencari tegangan menggunakan hukum Ohm, kita membutuhkan hambatan pengganti sebagai berikut.

Hambatan Pararel

$table attributes columnalign right center left columnspacing 0px end attributes row cell 1 over R subscript P end cell equals cell 1 over R subscript 1 plus 1 over R subscript 2 plus 1 over R subscript 3 end cell row cell 1 over R subscript P end cell equals cell 1 half space plus 1 half space plus 1 half space end cell row cell 1 over R subscript P end cell equals cell 3 over 2 end cell row cell R subscript P end cell equals cell fraction numerator 2 over denominator 3 space end fraction text Ω end text end cell end table$

Hambatan seri

table attributes columnalign right center left columnspacing 0px end attributes row cell R subscript s end cell equals cell R subscript 4 plus R subscript P end cell row blank equals cell 1 plus space 2 over 3 end cell row blank equals cell 5 over 3 straight capital omega end cell end table

Tegangan

table attributes columnalign right center left columnspacing 0px end attributes row V equals cell space I space R end cell row blank equals cell 7 comma 2 space open parentheses 5 over 3 close parentheses end cell row blank equals cell 12 space straight V end cell end table

Sepertinya terdapat kesalahan pada opsi jawaban sehingga tidak ada pilihan jawaban yang benar, seharusnya jawabannya adalah 12 V.
