Pertanyaan

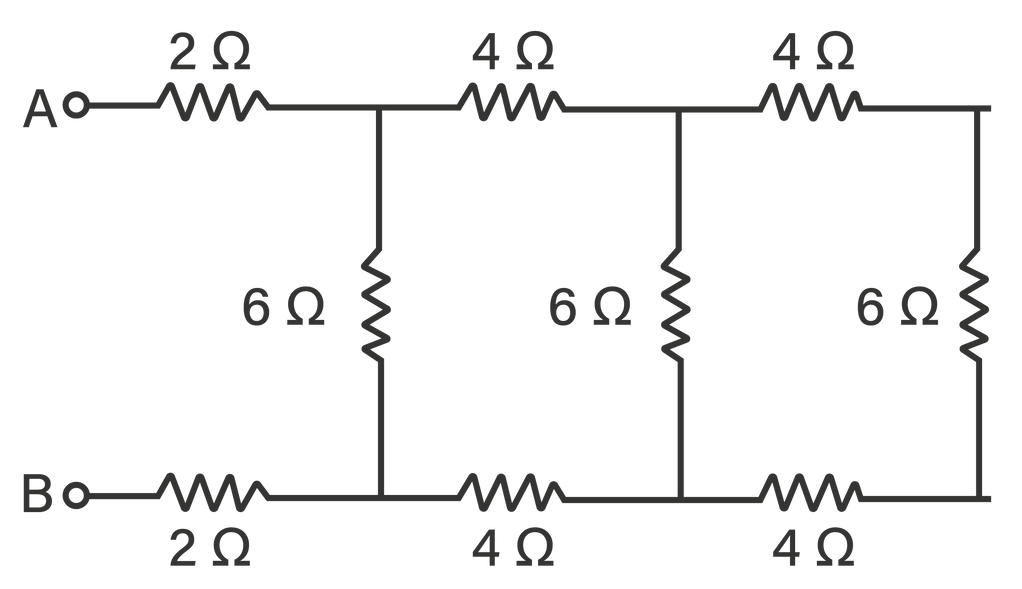

Bila diukur hambatan listrik antara titik A dan titik B dalam rangkaian berikut maka akan diperoleh harga....

Bila diukur hambatan listrik antara titik A dan titik B dalam rangkaian berikut maka akan diperoleh harga.... $\;$

6 ohm
7 ohm
8 ohm
10 ohm
12 ohm

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

jawaban yang tepat adalah C

Pembahasan

Arus mengalir dari titik A ke B, maka rangkaian hambatan dapat dibuat menjadi seperti gambar di bawah se d er hanakan hamba tan ba g ian kanan R s 1 = 4 + 6 + 4 = 14 Ω R p 1 1 = 14 1 + 6 1 R p 1 1 = 42 3 + 7 R p 1 = 10 42 = 5 21 Ω Gambar menjadi seperti di bawah se d er hanakan hamba tan R s 2 = 4 + 4 + 5 21 = 5 61 Ω R p 2 1 = 6 1 + 61 5 R p 2 1 = 366 61 + 30 R p 2 = 91 366 = 4 , 02 Ω Gambar menjadi seperti di bawah H amba tan an t a r a t i t ik A d an B R A B = 2 + 2 + 4 , 02 R A B = 8 , 02 = 8 Ω Dengan demikian, besar hambatan antara titik A dan B adalah 8 Ω Jadi, jawaban yang tepat adalah C

Arus mengalir dari titik A ke B, maka rangkaian hambatan dapat dibuat menjadi seperti gambar di bawah

$se d er hanakan hamba tan ba g ian kanan R_{s 1} = 4 + 6 + 4 = 14 Ω \frac{1}{R _{p 1}} = \frac{1}{14} + \frac{1}{6} \frac{1}{R _{p 1}} = \frac{3 + 7}{42} R_{p 1} = \frac{42}{10} = \frac{21}{5} Ω$

Gambar menjadi seperti di bawah

$se d er hanakan hamba tan R_{s 2} = 4 + 4 + \frac{21}{5} = \frac{61}{5} Ω \frac{1}{R _{p 2}} = \frac{1}{6} + \frac{5}{61} \frac{1}{R _{p 2}} = \frac{61 + 30}{366} R_{p 2} = \frac{366}{91} = 4, 02 Ω$

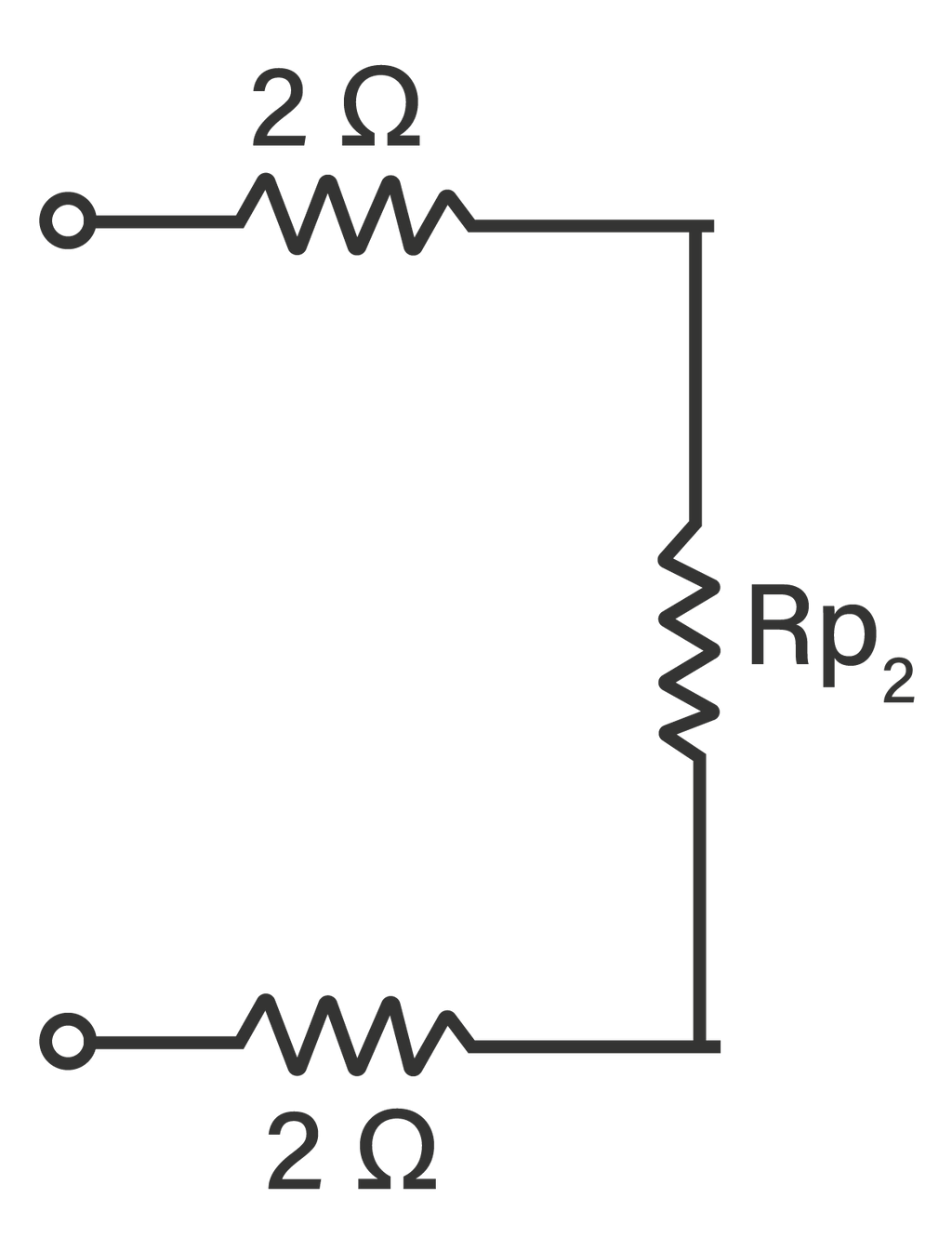

Gambar menjadi seperti di bawah

$H amba tan an t a r a t i t ik A d an B R_{A B} = 2 + 2 + 4, 02 R_{A B} = 8, 02 = 8 Ω$

Dengan demikian, besar hambatan antara titik A dan B adalah $8 Ω$

Jadi, jawaban yang tepat adalah C
