Batang AC bermassa 40 kg dan panjangnya 3 m. Jarak tumpuan A dan B adalah 2 m, dan papan dapat berputar di B. Seorang anak bermassa 25 kg berjalan dari A menuju C. Jarak minimum anak dari titik C agar papan tetap seimbang (ujung batang A hampir terangkat) adalah ...

Pertanyaan

begin mathsize 14px style space space end style

Batang AC bermassa 40 kg dan panjangnya 3 m. Jarak tumpuan A dan B adalah 2 m, dan papan dapat berputar di B. Seorang anak bermassa 25 kg berjalan dari A menuju C. Jarak minimum anak dari titik C agar papan tetap seimbang (ujung batang A hampir terangkat) adalah ...begin mathsize 14px style space space end style

  1. nol begin mathsize 14px style space space end style

  2. 0,1 mbegin mathsize 14px style space space end style

  3. 0,2 mbegin mathsize 14px style space space end style

  4. 0,3 mbegin mathsize 14px style space space end style

  5. 0,4 mbegin mathsize 14px style space space end style

Pembahasan Video:

Pembahasan Soal:

Diketahui :

begin mathsize 14px style m subscript A C end subscript equals 40 space kg r subscript A C end subscript equals 3 space straight m r subscript A B end subscript equals 2 space straight m r subscript B C end subscript equals 1 space straight m m subscript o equals 25 space kg end style


Untuk menentukan Jarak minimum anak dari titik C agar papan tetap seimbang (ujung batang A hampir terangkat), maka dapat digunakan persamaan sebagai berikut.

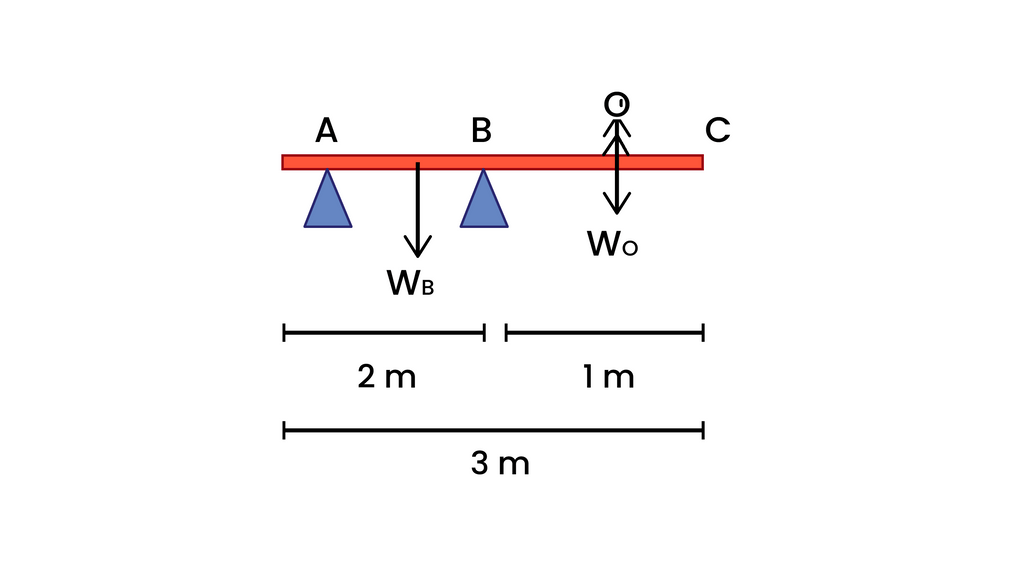

  1. Memproyeksikan gaya yang bekerja pada sistem

    begin mathsize 14px style space space end style

  2. Menentukan jarak anak ke titik tumpu (B)

    begin mathsize 14px style table attributes columnalign right center left columnspacing 0px end attributes row cell straight capital sigma tau subscript B end cell equals 0 row cell negative W subscript b r subscript b B end subscript plus W subscript o r subscript o B end subscript end cell equals 0 row cell W subscript o r subscript o B end subscript end cell equals cell W subscript b r subscript b B end subscript end cell row cell m subscript o g r subscript o B end subscript end cell equals cell m subscript b g r subscript b B end subscript end cell row cell m subscript o r subscript o B end subscript end cell equals cell m subscript b r subscript b B end subscript end cell row cell 25 r subscript o B end subscript end cell equals cell 40 cross times 0 comma 5 end cell row cell 25 r subscript o B end subscript end cell equals 20 row cell r subscript o B end subscript end cell equals cell 20 over 25 end cell row cell r subscript o B end subscript end cell equals cell 0 comma 8 space straight m end cell end table end style

  3. Menentukan jarak anak ke titik C

    begin mathsize 14px style r subscript o C end subscript equals r subscript B C end subscript minus r subscript o B end subscript r subscript o C end subscript equals 1 minus 0 comma 8 r subscript o C end subscript equals 0 comma 2 space straight m end style


Jadi, jawaban yang benar adalah C.begin mathsize 14px style space space end style
