D. Dian
Mahasiswa/Alumni Universitas Negeri Malang
03 Mei 2024 02:41

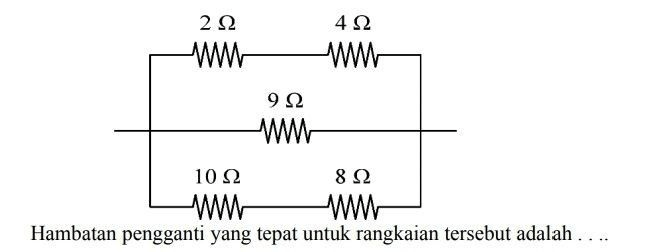

Jawaban yang benar adalah 3 Ω.
Diketahui:
R1 = 2 Ω
R2 = 4 Ω
R3 = 9 Ω
R4 = 10 Ω
R5 = 8 Ω
Ditanyakan:
R = ...?
Pembahasan:
Hambatan listrik adalah kemampuan suatu benda untuk menahan atau menghambat aliran listrik pada suatu rangkaian.
Persamaan matematisnya yaitu:
Seri:
Rs = R1 + R2 + ... + Rn
Paralel:
1/Rp = 1/R1 + 1/R2 + ... + 1/Rn
dimana:
Rs = hambatan seri (Ω)
Rp = hambatan paralel (Ω)
R1 = hambatan ke-1 (Ω)
R2 = hambatan ke-2 (Ω)
Rn = hambatan ke-n (Ω)
1. Menghitung Hambatan Seri Atas
Rs1 = R1 + R2
Rs1 = 2 + 4
Rs1 = 6 Ω
2. Menghitung Hambatan Seri Bawah
Rs2 = R4 + R5
Rs2 = 10 + 8
Rs2 = 18 Ω
3. Menghitung Hambatan Total Paralel
1/Rp = 1/Rs1 + 1/R3 + 1/Rs2
1/R = 1/6 + 1/9 + 1/18
1/R = (3 + 2 + 1)/18
1/R = 6/18
R = 18/6
R = 3 Ω
Jadi, hambatan pengganti rangkaian tersebut adalah 3 Ω.
