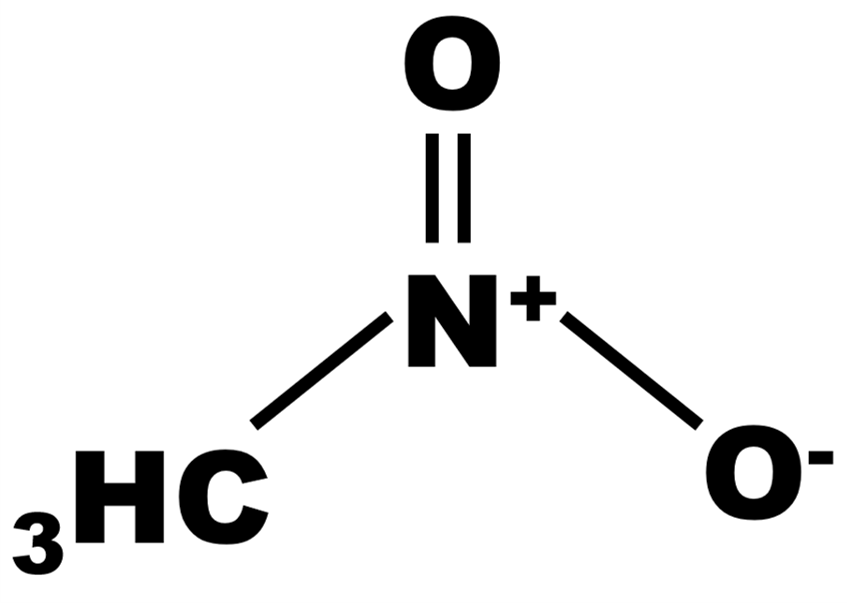

Suatu atom C, H, N, O masing masing memiliki no atom : 6, 1, 7, dan 8. Keempat atom tersebut saling berikatan dan membentuk senyawa CH3NO2. Gambarkan struktur Lewis dan struktur bangun dari senyawa tersebut!

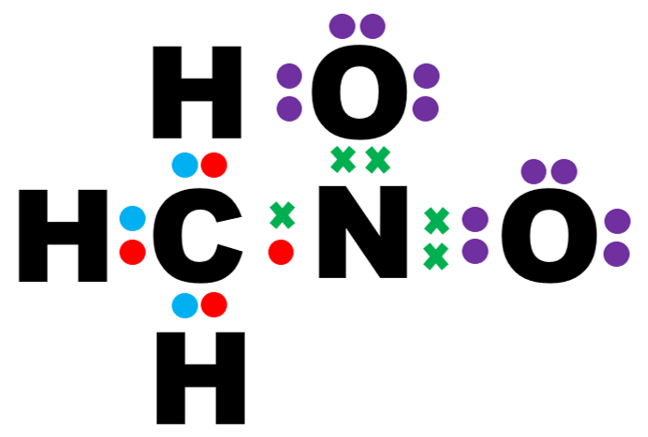

Halo Icha kakak bantu jawab ya. Jawaban benar seperti gambar terlampir. Simak penjelasan di bawah ini ya. Struktur lewis adalah sistem penulisan ikatan kimia menggunakan lambang unsur untuk menyatakan konfigurasi elektron kulit terluar dari atom-atom yang berikatan. Oleh sebab itu, elektron yang paling berperan dalam menggambar struktur lewis adalah elektron valensi. Struktur Lewis didasarkan pada konsep aturan duplet dan oktet, dimana atom berbagi elektron sehingga setiap atom memiliki dua atau delapan elektron di kulit terluarnya. Langkah untuk menggambarkan struktur lewis adalah: 1. Menuliskan konfigurasi masing-masing unsur. 2. Menentukan elektron valensi. 3. Menggambarkan elektron valensi di sekeliling lambang unsur. Elektron valensi dapat digambarkan dengan titik atau tanda silang. Konfigurasi elektron tiap atom adalah sebagai berikut. 6C = 2. 4 (elektron valensi 4) 1H = 1 (elektron valensi 1) 7N = 2. 5 (elektron valensi 5) 8O = 2. 6 (elektron valensi 6) Setelah diketahui elektron valensi nya, maka dapat digambarkan struktur lewis nya seperti pada gambar terlampir. Jadi, gambar struktur lewis CH3NO2 adalah seperti gambar terlampir. Semoga membantu^^
