Pertanyaan

Voltmeter V memiliki hambatan 1 kΩ. Amperemeter A memilikihambatan 1 Ω. Kedua alat ini digunakan untuk mengukur hambatan X dengan menggunakan rangkaian seperti pada gambar. Pada V terbaca 5 V, pada A terbaca 25 mA. Besarnya hambatan X adalah ....

Voltmeter V memiliki hambatan 1 kΩ. Amperemeter A memiliki hambatan 1 Ω. Kedua alat ini digunakan untuk mengukur hambatan X dengan menggunakan rangkaian seperti pada gambar.

Pada V terbaca 5 V, pada A terbaca 25 mA. Besarnya hambatan X adalah .... $\;$

200 Ω $\;$
250 Ω $\;$
0,2 Ω $\;$
0,25 Ω $\;$
200 Ω $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

U. Amalia

Master Teacher

Mahasiswa/Alumni Universitas Islam Negeri Sunan Gunung Djati Bandung

Jawaban terverifikasi

Jawaban

jawabannya adalah B.

jawabannya adalah B. $\;$

Pembahasan

Jawaban yang benar untuk pertanyaan tersebut adalah B. Diketahui : r V = 1 kΩ r A = 1 Ω V = 5 V I = 25 mA Ditanyakan : X ... ? Penyelesaian : Perhatikan gambar berikut ini dari gambar diatas, sesuai Hukum Kirchoff I dapat diketahui bahwa I 0 , 025 A = = I v + I X I v + I X dengan Arus di V adalah I V = r V V = 1000 5 = 0 , 005 A sehingga arus di X adalah I 0 , 025 A 0 , 025 A I X = = = = I v + I X I v + I X 0 , 005 A + I X 0 , 020 A Maka dengan menggunakan Hukum Ohm, Hambatan di X adalah X = I x V = 0 , 02 5 = 250 Ω Oleh karena itu, jawabannya adalah B.

Jawaban yang benar untuk pertanyaan tersebut adalah B.

Diketahui :

r_V = 1 kΩ
r_A = 1 Ω
V = 5 V
I = 25 mA

Ditanyakan : X ... ?

Penyelesaian :

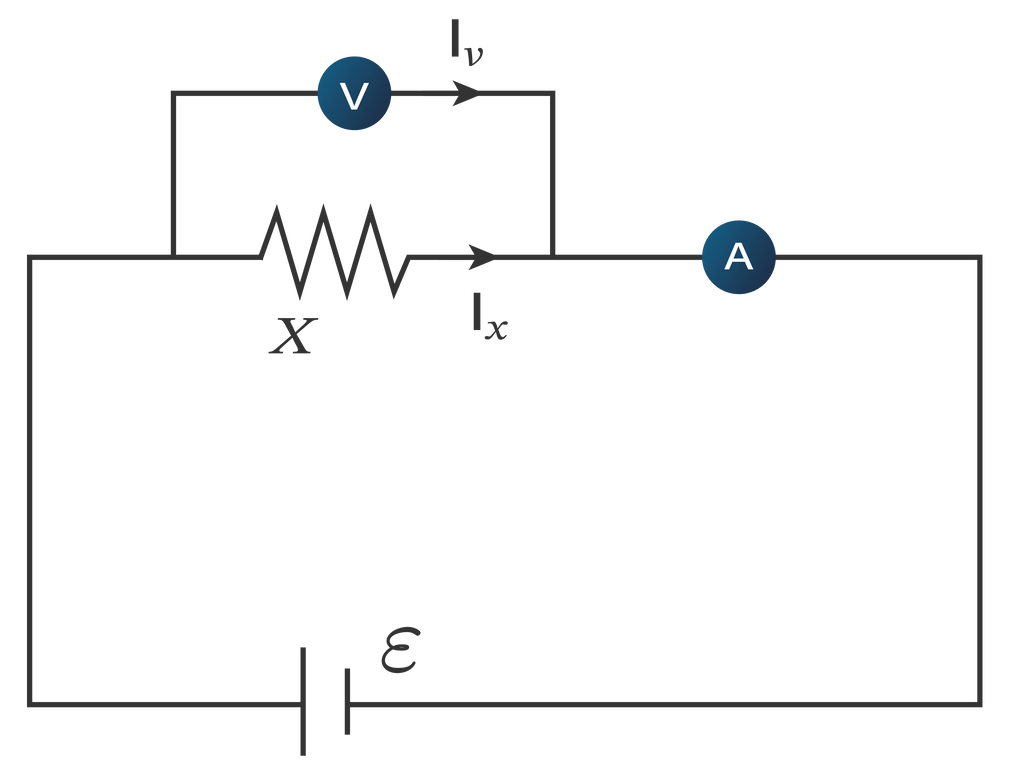

Perhatikan gambar berikut ini

dari gambar diatas, sesuai Hukum Kirchoff I dapat diketahui bahwa

$I 0, 025 A = = I_{v} + I_{X} I_{v} + I_{X}$

dengan Arus di V adalah

$I_{V} = \frac{V}{r _{V}} = \frac{5}{1000} = 0, 005 A$

sehingga arus di X adalah

$I 0, 025 A 0, 025 A I_{X} = = = = I_{v} + I_{X} I_{v} + I_{X} 0, 005 A + I_{X} 0, 020 A$

Maka dengan menggunakan Hukum Ohm, Hambatan di X adalah

$X = \frac{V}{I _{x}} = \frac{5}{0 , 02} = 250 Ω$

Oleh karena itu, jawabannya adalah B. $\;$
