Pertanyaan

Unruk menguji sebuah trafo, seorang siswa melakukan pengukuran tegangan dan arus dari kumparan primer maupun kumparan sekunder. Hasil pengukuran dituangkan dalam tabel berikut. Berdasarkan data dalam tabel tersebut, nilai X dan Y adalah ...

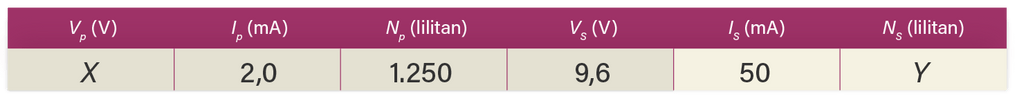

Unruk menguji sebuah trafo, seorang siswa melakukan pengukuran tegangan dan arus dari kumparan primer maupun kumparan sekunder. Hasil pengukuran dituangkan dalam tabel berikut.

Berdasarkan data dalam tabel tersebut, nilai X dan Y adalah ... $\;$

X=2 dan Y=6000 $\;$
X=50 dan Y=240 $\;$
X=50 dan Y=50 $\;$
X=240 dan Y=50 $\;$
X=480 dan Y=50 $\;$

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

Y. Maghfirah

Master Teacher

Jawaban terverifikasi

Pembahasan

Diketahui : V P = X I P = 2 mA N P = 1250 V S = 9 , 6 V I S = 50 mA N S = Y Ditanya : X = ? , Y = ? Pembahasan : Soal diatas dapat diselesaikan dengan menganggap daya primer sama dengan daya sekunder. P P V P × I P X ( 2 mA ) X = = = = = P S V S × I S 9 , 6 ( 50 mA ) 9 , 6 × 25 240 V Langkah kedua, menggunakan persamaan transformator untuk mendapatkan nilai Y. N P N S N S = = = = V P V S V P V S × N P 240 9 , 6 × 1250 50 Dengan demikian maka besarnya X dan Y berturut-turut adalah 240 V dan 50 lilitan. Oleh karena itu, maka jawaban yang tepat adalah D.

Diketahui :

$V_{P} = X I_{P} = 2 mA N_{P} = 1250 V_{S} = 9, 6 V I_{S} = 50 mA N_{S} = Y$

Ditanya :

$X = ?, Y = ?$

Pembahasan :

Soal diatas dapat diselesaikan dengan menganggap daya primer sama dengan daya sekunder.

$P_{P} V_{P} \times I_{P} X (2 mA) X = = = = = P_{S} V_{S} \times I_{S} 9, 6 (50 mA) 9, 6 \times 25 240 V$

Langkah kedua, menggunakan persamaan transformator untuk mendapatkan nilai Y.

$\frac{N _{S}}{N _{P}} N_{S} = = = = \frac{V _{S}}{V _{P}} \frac{V _{S}}{V _{P}} \times N_{P} \frac{9 , 6}{240} \times 1250 50$

Dengan demikian maka besarnya X dan Y berturut-turut adalah 240 V dan 50 lilitan.

Oleh karena itu, maka jawaban yang tepat adalah D.
