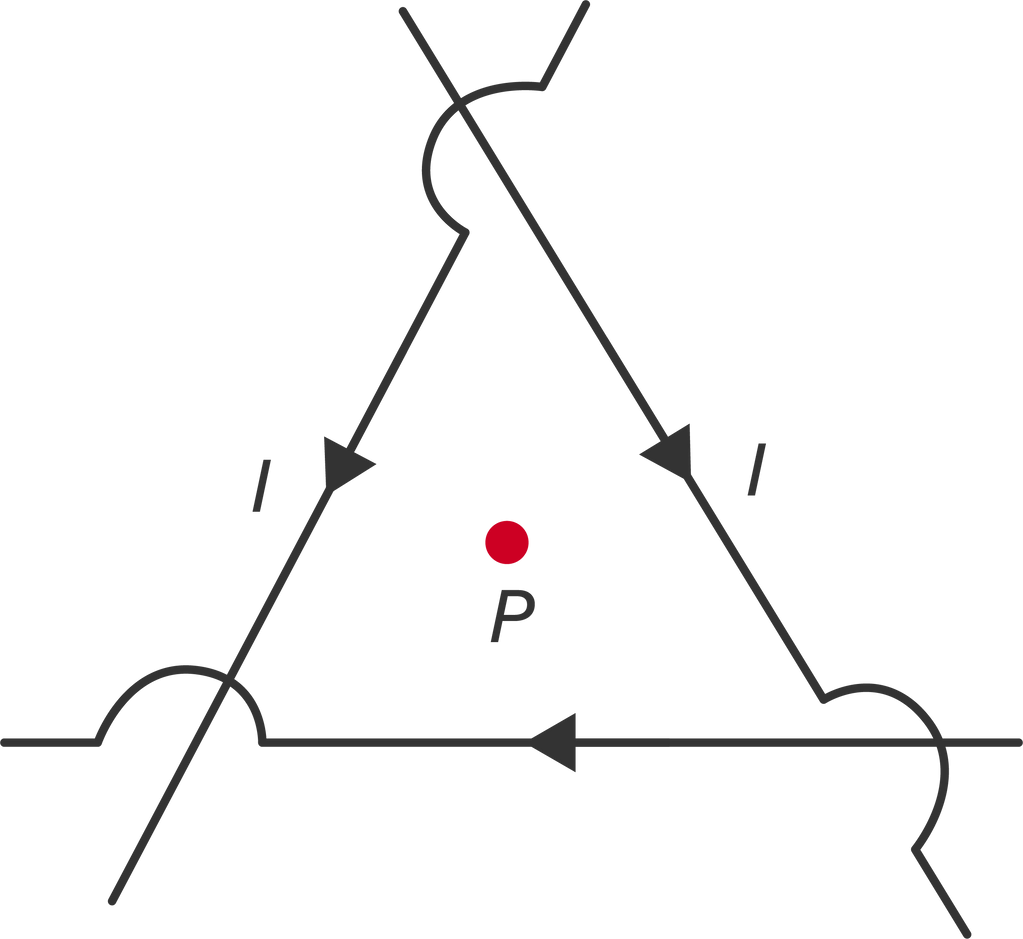

Tiga potong kawat diletakkan horizontal. Ketiganya saling menyinggung sehingga terbentuk segitiga samasisi seperti pada gambar. Titik P berada di pusat segitiga tersebut. Apabila kuat medan magnetik di P oleh sebuah kawat saja adalah B, kuat medan dan arah medan magnetikdi P oleh ketiga kawat adalah ... .

Pembahasan

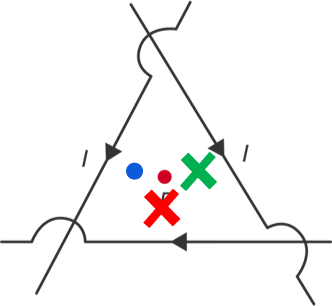

Diketahui: setiap i menghasilkan B Ditanya: kuat dan arah B Jawab: Di sekitar kawat berarus muncul medan magnet yang arahnya dapat diketahui dengan kaidah tangan kanan. perhatikan gambar ini. Untuk menentukan kuat medan dan arahnya di titik P, kita harus menentukan arah medan masing-masing kawat. Mari kita gunakan kaidah tangan kanan. Arah arus ditunjukkan oleh arah ibu jari dan arah medan magnetik ditunjukkan oleh arah empat jari. Untuk kawat bagian kanan dan kiri memiliki arah medan magnetik yang berlawanan dan sama besar (silang hijau dan titik biru), sehingga saling menghilangkan. Sedangkan kawat bagian bawah memiliki besar medan magnetik B dan arahnya masuk bidang kertas melalui titik P (silang merah) sehinggaarahnya ke bawah Oleh karena itu kuat medan di titik P adalah B dan arahnya ke bawah (C)
