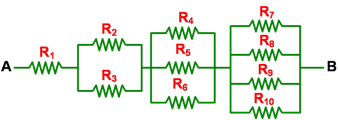

Sepuluh hambatan listrik disusun seperti pada gambar berikut! Masing-masing hambatan adalah identik dan besarnya 60 ohm . Besarnya hambatan pengganti (hambatan total) antara titik A dan B dari gambar rangkaian di atas adalah .…

Sepuluh hambatan listrik disusun seperti pada gambar berikut!

Masing-masing hambatan adalah identik dan besarnya 60 ohm .

Besarnya hambatan pengganti (hambatan total) antara titik A dan B dari gambar rangkaian di atas adalah .…

75 Ohm
100 Ohm
125 Ohm
150 Ohm
E. 175 Ohm

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

F. Afrianto

Master Teacher

Mahasiswa/Alumni Institut Teknologi Bandung

Jawaban terverifikasi

Jawaban

hambatan pengganti antara titik A dan B dari gambar rangkaian di atas adalah 125 ohm.

Pembahasan

Paralel antara R 2 dan R 3 namakan R 23 sebesar 30 Ω Paralel antara R 4 , R 5 dan R 6 namakan R 46 sebesar 20 Ω Paralel antara R 7 , R 8 , R 9 dan R 10 namakan R 710 sebesar 15 Ω Seri antara R 1 , R 23 , R 46 dan R 710 menghasilkan R AB , yaitu : R AB = 60 + 30 + 20 + 15 = 125 Ω Jadi, hambatan pengganti antara titik A dan B dari gambar rangkaian di atas adalah 125 ohm.

Paralel antara R₂ dan R₃ namakan R₂₃ sebesar 30 Ω
Paralel antara R₄ , R₅ dan R₆ namakan R₄₆ sebesar 20 Ω
Paralel antara R₇ , R₈ , R₉ dan R₁₀ namakan R₇₁₀ sebesar 15 Ω
Seri antara R₁ , R₂₃ , R₄₆ dan R₇₁₀ menghasilkan R_AB, yaitu :
R_AB = 60 + 30 + 20 + 15 = 125 Ω

Jadi, hambatan pengganti antara titik A dan B dari gambar rangkaian di atas adalah 125 ohm.
